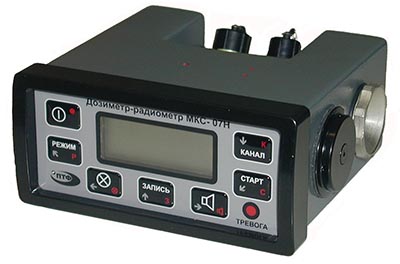

Пульт дозиметра-радиометра ПТФМ МКС-07Н

Оборудование поставляется поверенное и откалиброванное в соответствии со стандартами. Пульт ПТФМ МКС-07Н — это переносной пульт, в комплекте с адаптерами питания и зарядки, выносным батарейным отсеком, поясными и плечевыми ремнями в ударопрочном и влагозащищенном укладочном футляре.

Применение

Дозиметр применяется для оперативного дозиметрического контроля радиационной обстановки, при составлении радиационных карт местности и исследовании радиационных аномалий, для обнаружения загрязнения одежды, техники, зданий, сооружений и др.

Сменные блоки и опции, приобретаемые дополнительно:

	блок выносной для α-излучения БДПА-07
	блок выносной для β-излучения БДПБ-07
	блок выносной для β- и ץ-излучения БДКС-07
	блок выносной для ץ-излучения БДБГ-07

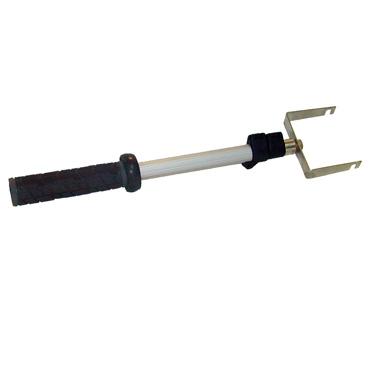

	штанга телескопическая для внешних блоков
удлинитель для дозиметров на основе МКС-07Н

Описание

Принцип действия дозиметра основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счетчиков Гейгера- Мюллера.

Дозиметр представляет собой носимый прибор. Конструктивно дозиметр выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и устройствами индикации и управления (далее — пульт) и набора сменных блоков детектирования БДПА-07, БДПБ-07, БДКС-07, БДБГ-07. Подключение блоков детектирования к пульту осуществляется при помощи гибкого кабеля, имеющего разъемы. Измерение ЭД непрерывно производится пультом после включения дозиметра независимо от режима его работы. Управление работой дозиметра осуществляется при помощи семикнопочной клавиатуры. Дозиметр комплектуется удлинительной штангой, дополнительным выносным батарейным отсеком и двумя адаптерами для питания от внешних источников постоянного и переменного тока.

Основные технические характеристики:

Пульт
Диапазон измерений МЭД, Зв/ч	107... 10
Диапазон измерений ЭД, Зв	106... 999
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности ± измерения МЭД, %	(15+4/Н)*
Пределы допускаемой основной относительной погрешности измерения ЭД, %	±15

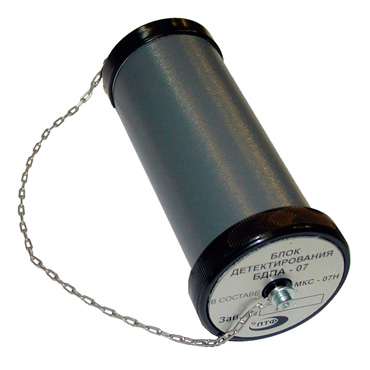

Блок детектирования α-излучения БДПА-07
Диапазон измерений плотности потока α-частиц (Sr-90Y-90), с1 см2	0,01... 1500
Диапазон энергий регистрируемого a-излучения, МэВ	4,1... 6,2 (Pu-239, U-234, U-238)
Пределы допускаемой основной относительной погрешности измерения плотности потока α-частиц (Ри-239), %	± (20+0,4/Р)*

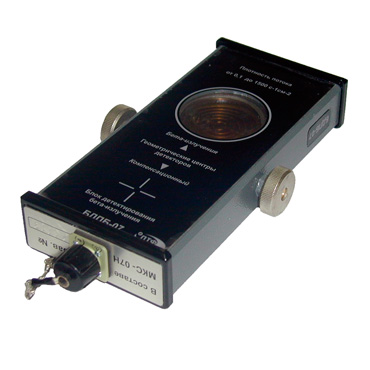

Блок детектирования β-излучения БДПБ-07
Диапазон измерений плотности потока β-частиц (Sr-90Y-90), с1 см2	0,10-1500
Диапазон средних (граничных) энергий регистрируемого β-излучения, МэВ	0,08... 1,5 (0,2...3,5)
Пределы допускаемой основной относительной погрешности измерения плотности потока β-частиц (Sr-90Y-90), %	±(20+4/Р)*

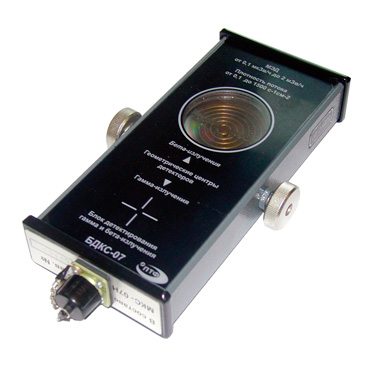

Блок детектирования β- и ץ-излучения БДКС-07
Диапазон измерения МЭД, Зв/ч	107...2x103
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности измерения МЭД, %	±(15+4/Н)*
Диапазон измерений плотности потока β-частиц (Sr-90Y-90), с1 см2	0,10-1500
Диапазон средних (граничных) энергий регистрируемого  ץ-излучения, МэВ	0,08...1,5 (0,2...3,5)
Пределы допускаемой основной относительной погрешности измерения плотности потока ץ- частиц (Sr-90Y-90), %	±(20±4/Р)*

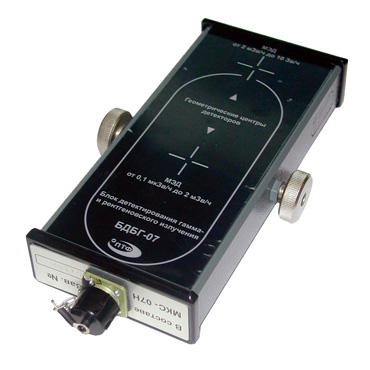

Блок детектирования ץ-излучения БДБГ-07
Диапазон измерения МЭД, Зв/ч	107...10
Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ	0,05–3,0
Зависимость чувствительности от энергии фотонного излучения (относительно Cs-137), %	±25
Пределы допускаемой основной относительной погрешности измерения МЭД, %	±(15+4/Н)*
Рабочие условия эксплуатации
-диапазон рабочих температур, °С	минус 40...плюс 50
-относительная влажность	98% при 35°С
Пределы допускаемой дополнительной погрешности измерений:
при изменении температуры на каждые 10°С, %	±15
при воздействии повышенной влажности 75...98 %, %	±10
Напряжение питания, В:
-химические элементы питания (типоразмер R14 или С - 2 шт.)	3
-источник постоянного тока	3...9
-источника переменного тока частотой (50±1) Гц	220±22
Потребляемый ток при напряжении питания 3 В, мА, не более	20
Срок эксплуатации, лет	8
Средняя наработка на отказ, ч, не менее	10000
Габаритные размеры и масса, мм (кг), не более
-пульт МКС-07Н	135x65x160(1,20)
-блок БДПА-07	58x140 (0,30)
-блок БДПБ-07	97x27x186 (0,50)
-блок БДБГ-07	97x27x186 (0,50)
-блок БДКС-07	97x27x186 (0,50)
-выносной батарейный отсек (без элементов питания и без провода)	35x140 (0,15)
-адаптер (без провода)	100x27x180 (0,50)
-штанга (в сложенном состоянии)	85x28x380 (0,25)
-адаптер сетевой (без провода)	85x80x65 (0,50)

* где Н — измеренные численные значения МЭД (мкЗв/ч);

Проверка

Поверка осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПНКГ45.00.00.000РЭ, согласованным ФГУП «ВНИИФТРИ» 12 июля 2005.
Основные средства поверки:
• поверочная дозиметрическая установка типа УПГД-3 (погрешность воспроизведения МЭД не более ±5%);
• источники a-излучения типа 4П9 (5П9, 6П9), аттестованные в качестве рабочих эталонов 1-го или 2-го разряда по плотности потока а-излучения;
• источники p-излучения типа 4СО (5СО, 6СО), аттестованные в качестве рабочих эталонов 1-го или 2-го разряда по плотности потока Р-излучения.
Межповерочный интервал составляет один год.

Нормативные и технические документы:

• ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
• ГОСТ 25851-83 «Приборы радиометрические. Методы измерения основных параметров»;
• ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной дозы и мощности поглощенной и эквивалентной дозы фотонного и электронного излучений»;
• ТУ 4362-001-70063060-04 (ПНКГ 45.00.00.000ТУ) «Дозиметр-радиометр МКС-07Н. Технические условия».

Заключение

Тип дозиметра-радиометра МКС-07Н утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме ГОСТ 8.070-96.
Срок поставки оборудования до одного месяца.
