Пульт сигнализатора ПТФМ Сигнал-02А

Датчики и опции, приобретаемые дополнительно:

сменный датчик Д2А пары аммиака, полупроводниковый

зарядное устройство

удлинитель датчика (2м) с разъемами

картонный укладочный чемоданчик

пластмассовый чемоданчик с комплектом пластмассовых ложементов

Назначение средства измерений

Измерение содержания паров аммиака в воздухе помещений, выдача светового и звукового сигналов при достижении пороговых значений.

Применение:

Помещения аппаратных и конденсаторных отделений стационарных холодильных установок; молочных и рыбных комбинатов; птицефабрик; химических производств и т.п., где имеются холодильные установки; все другие производственные помещения, где содержание аммиака может превысить допустимые нормы.

Описание средства измерений

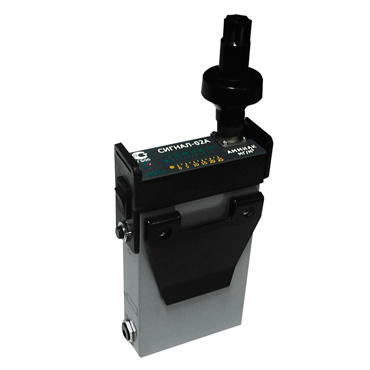

Сигнализатор «Сигнал-02А» представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды. Конструктивно сигнализатор «Сигнал-02А» состоит из металлического корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации, датчика, подсоединённого к корпусу сигнализатора через разъём непосредственно или через удлинительный кабель. В качестве чувствительных элементов в датчиках применяются сенсоры.

Измерительная информация считывается со светодиодного линейного табло. Информация выражается в процентах нижнего концентрационного предела распространения пламени (% НКПР) для углеводородов, мг/м³ для токсичных газов и объёмных процентах для кислорода.

Электронная схема сигнализатора «Сигнал-02А» обеспечивает включение звукового сигнала и выключение светодиода, указывающего на рабочее состояние прибора, при разряде аккумуляторной батареи ниже уровня опорного напряжения 4,2 В.

Диапазон измерений:
объёмной доли метана и других углеводородов, % НКПР	от 0 до 50
массовой концентрации паров аммиака, мг/м3	от 0 до 100
объёмной доли кислорода, %	от 14 до 24
Пороги срабатывания сигнализации, установленные изготовителем:
для метана и других углеводородов, % НКПР	20
для паров аммиака, мг/м3	60
для кислорода, об.доля, %, менее	18
Пределы допускаемой основной абсолютной погрешности измерений:
для метана и других углеводородов, % НКПР	± 5
для паров аммиака, мг/м3	± 5
для кислорода, об.доля, %	± 1
Пределы допускаемой дополнительной погрешности при воздействии факторов:
при изменении температуры окружающей среды на каждые 10 °С, не более:
для метана и других углеводородов, % НКПР	± 2.5
для паров аммиака, мг/м3	± 2.5
для кислорода, об.доля, %	± 0.5
при изменении относительной влажности окружающего воздуха до 95 % при 35 °С, не более:
для метана и других углеводородов, % НКПР	± 2.5
для паров аммиака, мг/м3	± 2.5
для кислорода, об.доля, %	± 0.5
Время срабатывания аварийной сигнализации, с, не более	10
Время выхода на рабочий режим, с, не более	30
Время непрерывной работы, ч, не менее	8
Диапазон рабочего напряжения аккумуляторной батареи, В	от 4.2 до 5.2
Габаритные размеры, мм, не более	248х92х36
Масса, кг, не более	0.55
Срок службы, лет, не менее	10
Условия эксплуатации:
— температура окружающего воздуха, °С	от −20 до +40
— атмосферное давление, кПа	от 84 до 106.7
— относительная влажность до 95 % при температуре	+25 °С

Срок поставки оборудования до одного месяца.
