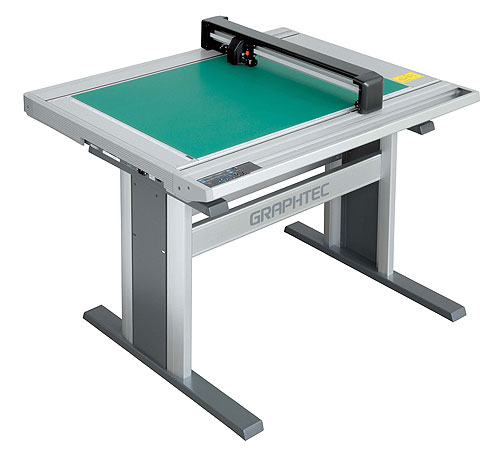

Режущий плоттер Graphtec FC4510-60

Высокоточная контурная резка, частичная прорезка, перфорирование, черчение

Плоттер идеален для малосерийного производства или производства прототипов.

Система оптического позиционирования ARMS позволяет осуществлять резку по напечатанному

Расширенные функции для более высокой производительности

Функция повторной резки

Эта функция позволяет прорезать плотные материалы за несколько проходов, если недостаточно одного.

Простая функция биговки

• Простая функция биговки, для создания линии сгиба на картоне и гофрокартоне;
• Линия сгиба может быть одинарной, двойной и тройной;
• При биговании двойной или тройной линии сгиба, интервал между линиями может быть задан;
• При необходимости можно задать повторную биговку для каждой линии сгиба.

Как определить число линий сгиба при биговке:

• Одинарная линий: бумага / тонкий картон (0.1 мм толщиной);
• Двойная линия: картон (0.1 к 0.5 мм толщиной);
• Тройная линия: твердый картон (0.3 к 0.5 мм толщиной).

Резка / биговка обратной стороны

Прорезать и биговать можно точно в нужном месте с обеих сторон материала, используя привязочные метки.

Тангенциальная эмуляция

Тангенциальная эмуляция, фирменная функция компании Graphtec,  обеспечивает точную и чистую резку и правильную форму углов даже на толстых материалах.

Компенсация положения каждой отдельной области резки

Промежуточные регистрационные метки в направлении Оси X позволяют корректировать положение каждой отдельной области с четырьмя метками. Это позволяет обеспечить точную резку даже в случае отклонений в процессе печати.

Автоматическая регистрация меток

Четыре регистрационные метки (с двумя осями отклонения)

Непрерывное поточное позиционирование

Поддержка оптического позиционирования

Для управления резкой по напечатанному путем оптического позиционирования, в комплекте с плоттерами Graphtec FC4500 поставляется программа Cutting Master 2.

Cutting Master 2

Это плагин для графических редакторов, позволяющий работать с плоттерами Graphtec напрямую из Adobe Illustrator или CorelDraw.

Главные особенности:

• Функция предварительного просмотра задания;
• Функции центрирования, поворота, зеркального отображения для быстрого позиционирования;
• Функция автоматического контура для шрифтов;
• Автосварка для того, чтобы связать тот же самый цвет форм;
• Контроль функции оптического позиционирования;
• Совместимые операционные системы: Windows Vista / XP / 2000, Mac OS X 10.2-10.5;
• Совместимое программное обеспечение: Adobe Illustrator, CorelDRAW;
• Эффективная область резки: 860 мм x 600 мм;
• Способ крепления материала: Самоклеящийся лист;
• Точность перемещения: В пределах +/- 0,2% от пройденного расстояния или +/- 0,1 мм и более (Учитывается специфика материала);
• Перпендикулярность: в пределах 0,4 мм / 610 мм;
• Количество ножей/перьев: два (один нож и одно перо) / один (биговка).

Данный аппарат снят с производства. Рекомендуем вам ознакомиться с модельным рядом режущих плоттеров Graphtec и прочитать статью "Выбор режущего плоттера".
