Режущий плоттер Mimaki CFL-605 RT

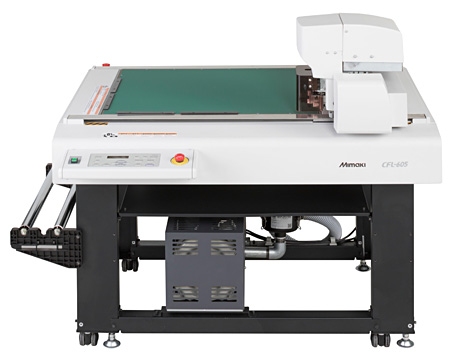

Планшетный режущий плоттер Mimaki CFL-605RT

Планшетный режущий плоттер Mimaki CFL-605RT представляет собой компактное многофункциональное устройство для частичной и сквозной резки широкого спектра материалов и биговки картона и тонких гибких пластиков для оперативного изготовления упаковки. В зависимости от функции и типа обрабатываемого материала плоттер Mimaki CFL-605RT может оснащаться флюгерным или тангенциальным ножом, осциллирующим или биговочным инструментом. Режущий плоттер Mimaki CFL-605RT является идеальным средством для изготовления прототипов упаковки и малотиражных упаковочных изделий. Разработанный на базе прославленных технологий Mimaki плоттер CFL-605RT гарантирует простоту, рентабельность и сжатые сроки производства единичных эксклюзивных предметов и прообразов серийной продукции.

Режущий плоттер Mimaki CFL-605RT способен работать с листовыми материалами формата А2+. Установленный в линию с УФ-плоттером Mimaki UJF-6042 этот малогабаритный режущий станок позволит замкнуть производственную цепочку, в которой будут предусмотрены все виды обработки мелкосерийных изделий — от нанесения на заготовку изображения до финишной фигурной резки. Подобный комплекс дает возможность избежать традиционно длительного, многоэтапного процесса производства упаковки, который включает разработку концепции и эскиза, моделирование, изготовление прототипа, нанесение изображения, согласование модели с заказчиком и непосредственное производство серии. Объединение печатающего и режущего оборудования Mimaki, помимо прочего, сведет к минимуму то время, которое обычно затрачивается в период между проектированием и воплощением замысла в реальный объект.

Особенности режущего плоттера Mimaki CFL-605RT

• Область резки: 610 мм х 510 мм.
• Широкий ассортимент инструментария. Многообразные функции. Высокое качество обработки.
• Система вакуумного прижима для надежной фиксации материала в процессе резки.
• Дополнительные возможности удержания заготовки в неподвижном состоянии в процессе резки.
• Компактный воздушный компрессор входит в стандартный комплект поставки.
• Уровень шума вакуумного блока соответствует уровню обычного офисного оборудования благодаря двойной звуковой изоляции.
• Система с оптическим датчиком для распознавания реперных меток и высокоточной контурной резки.
• Наличие функций Half-Cut для пунктирной контурной резки и Over-cut, гарантирующей резку абсолютно замкнутых контуров и исключающей недорезанные фрагменты.
• Возможность резки разнообразных материалов, включая толстые, мягкие и упругие.
• Специализированное программное обеспечение ArtiosCAD и профессиональный плагин FineCut 8 для Adobe Illustrator и CorelDRAW в комплекте.
• Высокая эффективность, универсальность, гибкость и рентабельность производства.
• Прочная конструкция плоттера, компактные размеры. Легкость перемещения и надежность установки.
• Низкое энергопотребление.

Области применения режущего плоттера Mimaki CFL-605RT

• Моделирование и пилотные образцы упаковочной продукции.
• Пластиковая упаковка косметических товаров и эксклюзивная упаковка предметов роскоши.
• Утилитарная картонная упаковка.
• Элементы оформления презентаций и рекламных мероприятий.
• Легкие сборные конструкции для оформления витрин и торговых площадок.
• POS-материалы.
• Персонализированные изделия.
• Оригинальные промосувениры.
• Нестандартная продукция для рекламной поддержки компаний мелкорозничной торговли и общественного питания.

Осциллирующий инструмент для резки мягких материалов

Мягкие и среднеплотные упаковочные материалы могут с легкостью обрабатываться на режущем плоттере Mimaki CFL-605RT. Аккуратную сквозную резку материалов большой толщины (до 10 мм) обеспечивает осциллирующий инструмент, осуществляющий вертикальное возвратно-поступательное движение. Такой способ резки оптимален для вспененных материалов, картона прокладочных материалов и материалов с губчатой структурой. Кроме того, лезвие осциллирующего инструмента способно резать материалы различных толщин – от самых тонких до толстых – благодаря точному контролю направления режущей кромки ножа. Перед началом резки на столе плоттера (под заготовкой) размещается фетровый мат в целях надежной фиксации материала и предотвращения повреждений планшета.

Максимальная скорость вертикальной вибрации: 3000 колебательных движений в минуту. Общая амплитуда хода: 5 мм. Усилие осциллирующего инструмента: 1500 гс (фиксированное значение давления). Максимальная глубина прорезания: 10 мм (глубина может варьироваться в зависимости от типа материала).

Тангенциальный нож для резки сложных материалов

Тангенциальный нож может резать не только тонкие пленки, но и толстые материалы благодаря функции точной регулировки низких и высоких значений силы давления. Кромка лезвия посредством программного обеспечения автоматически и с высокой точностью контролируется вдоль всей линии контурной резки. Этот инструмент наилучшим образом подходит для обработки картона (в том числе гофрированного), пенокартона, световозвращающих пленок, искусственной кожи и резины.

Усилие тангенциального ножа: 500 – 1500 г (оптимальное давление зависит от типа материала). Максимальная глубина прорезания: 2 мм (глубина может варьироваться в зависимости от типа материала).

На универсальном планшетном каттере Mimaki CFL-605RT можно осуществлять в линию две операции - резки и биговки. Для этих целей подходят бумага, пленка, тонкий листовой полиэфир, поликарбонат, ПВХ и полипропилен, упаковочные материалы.

Многие материалы успешно режутся флюгерным ножом. Этот инструмент обеспечивает вертикальное усилие от 30 до 1000 гс и глубину прорезания 1 мм.

Биговочный ролик

Биговочный инструмент позволяет создавать на материале прямолинейные бороздки для удобного и аккуратного складывания плоской заготовки в объемное упаковочное или сувенирное изделие. Усилие на этот инструмент регулируется в пределах от 500 до 1500 гс и его значение выбирается в зависимости от используемого материала. Биговочный ролик может быть установлен рядом с флюгерным ножом, и, таким образом, две операции - резки и биговки - будут производиться последовательно без смены инструмента.

Точная резка по заданным реперным меткам

Специальный датчик системы оптического позиционирования считывает реперные метки, предварительно нанесенные на материал печатным способом. Автоматически выстраивается траектория движения ножа и осуществляется контурная резка с высокой точностью благодаря дополнительной функции компенсации перекосов и размерных искажений материала.

Различные комбинации инструмента для реализации широкого круга задач

В зависимости от требуемой задачи в модули могут быть установлены различные инструменты, переключение которых дает возможность осуществлять раскрой с оптимальным качеством и в наиболее производительном режиме.

А-модуль предназначен для установки флюгерного ножа или пишущего инструмента (шариковой ручки или фломастера). В-модуль используется для тангенциального, осциллирующего и биговочного инструмента. Замена инструмента достаточно проста и осуществляется самим пользователем.

Система вакуумного прижима для надежной фиксации материала

Легкие, тонкие и пористые материалы, как правило, имеют тенденцию к перемещению и к отрыву от стола в процессе резки, поэтому в режущем плоттере Mimaki CFL-605RT предусмотрен ряд средств для предотвращения этой проблемы. Встроенная компактная вакуумная система надежно удерживает заготовку на месте и обеспечивает стабильный и качественный результат обработки.

Сорбирующее полотно (SPC-0787), размещенное сверху обрабатываемой заготовки, повышает эффективность вакуумного подсоса путем уменьшения количества воздуха, проходящего через материал. Рулон сорбирующего полотна устанавливается с левой стороны плоттера и при необходимости легко раскручивается.

Если все перечисленные способы фиксации материала для резки не дают необходимого надежного результата, можно закрепить заготовку по четырем углам с помощью скотча.

Комбинация режущего плоттера Mimaki CFL-605RT с планшетным УФ-плоттером Mimaki UJF-6042 для быстрого воплощения идеи в форму

Традиционно в создании упаковки задействовано несколько различных процессов. Конечно, для изготовления упаковки можно обратиться к стороннему исполнителю, однако это всегда влечет за собой дополнительные временные затраты по причине удаленности или занятости фирмы-подрядчика.  Комбинирование режущего плоттера Mimaki CFL-605RT со светодиодным УФ-плоттером Mimaki UJF-6042 позволяет предложить комплексное решение полного цикла не только для печати на изделиях (в том числе объемных), но и для проектирования и создания для этих изделий полноценной упаковки. Сочетание подобных устройств обеспечивает высокую эффективность малотиражного производства, существенно сокращает время на создание прототипа и гарантирует выполнение заказов в строго установленные сроки.

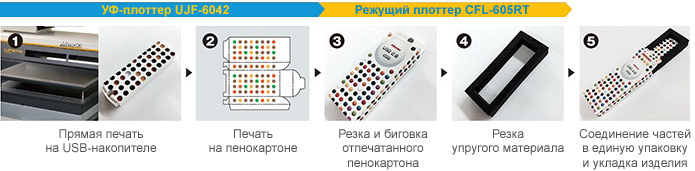

Печать на USB-флеш-накопителе и изготовление для него упаковки

Планшетный режущий плоттер Mimaki CFL-605RT комплектуется профессиональным плагином FineCut8 для пакетов Adobe Illustrator и CorelDRAW. Это программное средство имеет целый ряд инструментов для управления режущим плоттером, обработки макета и его подготовки к резке. FineCut8 позволяет осуществлять такие операции, как дробление макета на фрагменты, выделение объектов и их привязка к цветам или слоям, назначение задействованных в технологическом процессе инструментов и последовательности их работы, выработка оптимальной траектории резки/биговки и подбор необходимых условий резки. Плагин позволяет сохранять подготовленные файлы и осуществлять их последующее редактирование.

Плагин FineCut8 поддерживает работу системы распознавания реперных меток. Программный инструмент в комбинации со считывающим метки оптическим датчиком позволяет калибровать отклонения координат или расстояний для осуществления высокоточной контурной резки. Для предотвращения некорректной резки длинные контурные линии разбиваются на части, каждая из которых обрабатывается индивидуально. Это производится посредством функции Split Cut Function, которая позволяет также избежать выхода лезвия за пределы заданного контура.

Несомненным преимуществом планшетного режущего плоттера Mimaki CFL-605RT является возможность использования в работе одного из самых востребованных программных средств для конструирования упаковки – дизайнерского пакета ArtiosCAD.

ArtiosCAD – это мощное программное обеспечение, имеющее полный набор инструментов и функций для оперативного моделирования, 3D-визуализации и подготовки макета к производству изделия. ArtiosCAD содержит обширную библиотеку из более чем 500 образцов упаковки разной формы и размеров. Пользователям предоставляется возможность полностью адаптировать готовый шаблон под свои нужды: достаточно внести данные о ширине, глубине и высоте упаковки и программный прототип с выборкой и линиями биговки будет создан автоматически.

Программа исключительно проста в освоении и использовании. Разработчику нет никакой необходимости владеть специальными навыками и знаниями в области конструирования упаковки или систем автоматизированного проектирования. Работу конструкторам существенно облегчают особые инструменты черчения, сборки деталей в виртуальную 3D-модель готового объекта и автоматической раскладки для окончательной вырубки.

Кроме того, рабочий файл может быть открыт в Adobe Illustrator и быстро отредактирован при необходимости внесения сезонных или персонифицированных изменений. Данные могут быть сохранены и экспортированы в различные форматы.

Стандартная комплектация планшетного режущего плоттера Mimaki CFL-605RT

• Держатель шариковой ручки SPA-0183 — 1 шт;
• Стержень для шариковой ручки SPC-0726 — 1 шт;

• Держатель флюгерного ножа «С» с лезвием SPA-0267 — 1 шт;

• Держатель флюгерного ножа SPA-0090 — 1 шт;

• 2Nα флюгерный нож для ПВХ для резки с небольшим усилием SPB-0030 — 1 шт;

• Держатель тангенциального ножа SPA-0261 — 1 шт;

• 30° нож из быстрорежущей стали SPB-0043 — 200 шт. (40 ножей х 5
  кассет);

• 07L держатель осциллирующего ножа SPA-0260 — 1 шт;

• 2°х10 осциллирующий нож SPB-0086 — 1 шт;

• 7×15 нож из карбида вольфрама SPB-0075 — 1 шт;

• L-образный держатель биговального инструмента SPA-0262 — 1 шт;

• ∅9 биговальный ролик SPB-0087 — 1 шт;

• Войлочный мат/белый (Felt Mat 605) SPC-0785 — 1 шт;

• Мат — рабочая основа/зеленый (Cutting Mat 605) SPC-0786 — 1 шт;

• Жесткий мат/коричневый (Hard Mat Packing Assy) SPC-0788 — 1 шт;

• Сорбирующее полотно SPC-0787 — 1 рулон (20 м);

• Прижимная лапка в боре 605 SPA-0272 — 1 шт;

• Точильный камень (для осциллирующих ножей) 100×25×13 — 1 шт;

• Смазка SPA-0163 — 1 уп.
