3D сканер bq Ciclop

3D сканер bq Ciclop

Сканер Ciclop предназначен для производителей, конструкторов и всех тех, кому требуется получить трехмерную модель физического объекта. Вместе с тем, именно конечный пользователь будет выбирать способ применения, наилучшим образом соответствующий его потребностям.

Простота сборки и открытость для усовершенствований

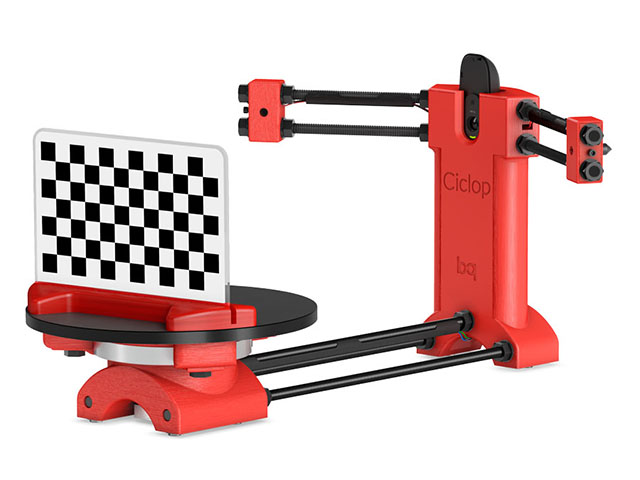

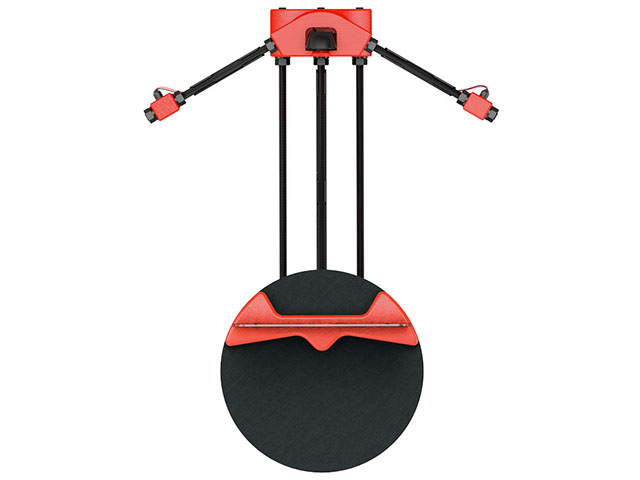

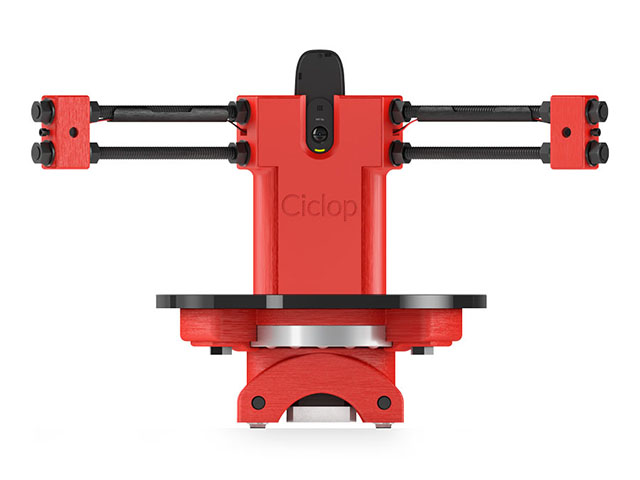

Ciclop является лазерным ротационным триангуляционным 3D сканером. Он использует в своей работе 2 лазерных луча для получения данных о геометрии и структуре объекта сканирования, вращающегося на поворотном столе.

3D-сканер Ciclop был сконструирован с учетом последующего процесса его сборки. Набор включает в себя все необходимые детали и пошаговое руководство по сборке, благодаря чему сканер можно собрать менее чем за час.

Ciclop отслеживает, Horus воспроизводит

Программное обеспечение Horus является кроссплатформенным приложением, разработанным компанией BQ и выпускаемым ею под лицензией CC-BY-SA. Через интерфейс программы можно производить калибровку сканера, регулировать экспозицию камеры или визуализировать облака точек сканирования.

Взаимодействие с ПО Horus осуществляется через три рабочих стола: контроля за компонентами (камерой, лазерами, электродвигателем и фоторезисторами), калибровки и сканирования.

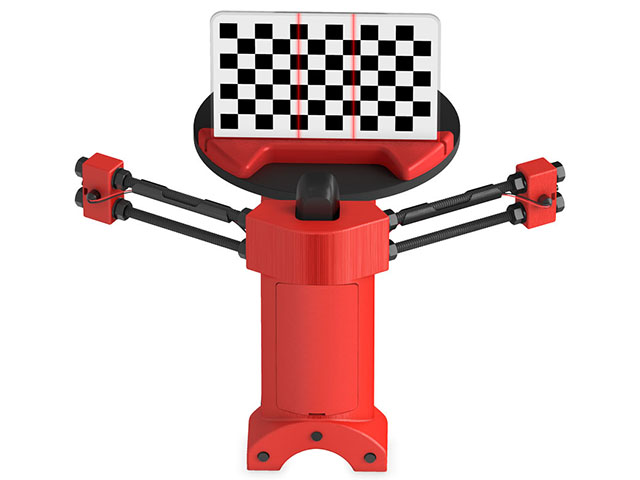

Автокалибровка — это отличительное преимущество 3D сканер bq Ciclop

Ciclop является сканером типа DIY («сделай сам»), и при ручной сборке расстояния между элементами и их положения в конечном продукте могут отличаться, что затрудняет калибровку устройства. Horus устраняет это неудобство путем точной автоматической калибровки внутренних параметров сканера, исходя из конструкции, собранной пользователем. Благодаря этому гарантирован хороший результат каждого сканирования.

Ключевой элемент 3D сканера bq Ciclop — его электронная начинка

Плата ZUM BT-328 на платформе ArduinoTM включает в себя усовершенствования и функционал аналогичных плат, что делает ее лучшим выбором для разработки электронных проектов. ZUM BT-328 отвечает за работу программно-аппаратных средств управления электродвигателем и лазерами.

К верхней ее части подсоединена плата питания ZUM SCAN, разработанная на основе Arduino CNC Shield.

3D сканер bq Ciclop дополняет семейство DIY-продуктов от компании BQ. В связке с Prusa i3 Hephestos или другим 3D-принтером он предоставляет вам новые возможности по превращению в осязаемые объекты ваших проектов, отсканированных с помощью Ciclop и Horus.

Видео-инструкция по сборке 3D сканера bq Ciclop

Дополнительные характеристики 3D сканера bq Ciclop:

• Сканов на оборот: 1600 макс.
• Объем сканирования: (Ø) 250 x (H) 205 мм.
• Максимальный вес нагрузки: 3 кг.
• Управление микропрограммным обеспечением с помощью G-кодов.
• Плата управления: ZUM BT-328.
• Плата питания: ZUM SCAN Shield.
• Шаговый двигатель Nema (1,7 A 1,8 град/шаг).
• Радиально-упорные шарикоподшипники 16014.
• Основа из метакрилата Ø 200×8 мм/dd.
• Противоскользящая поверхность Ø 200 мм.
• Шпильки резьбовые.
• Печатные детали из PLA-пластика.
• Прямоугольная рамка из метакрилата.
