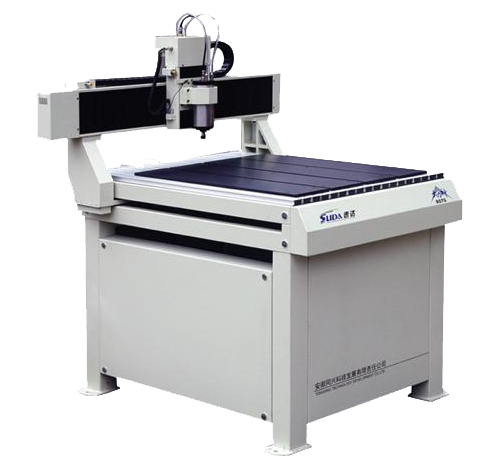

Гравировально-фрезерная машина Vektor SD-1212

Высокоточный гравировально-фрезерный станок Vektor SD-1212 из высококачественных компонентов

Фрезерные станки SD — это прежде всего идеальный баланс цены, оснащенности, качества комплектующих и сборки. Станки работают от нового FPGA- контроллера с Flash-карты или через USB-разъем. 32-битный FPGA-контроллер обеспечивает высокую скорость, а шарико-винтовые пары обеспечивают точность работы станка. В стандартной комплектации в станках используются микрошаговые двигатели, под заказ можно установить серводвигатели по всем координатам.

В станках серии SD используются линейные рельсовые направляющие, обеспечивающие жесткость и стабильность перемещений. Станок с легкостью обрабатывает пластики, дерево и металлы (магний, латунь, медь и более твердые металлы для старших моделей). Применяется для изготовления любых изделий из дерева, вывески, шильды, печати, значки, клише для тиснения, панели, формы, а также для обработки многих видов металла и не металлических материалов, например, железо, медь, пластиковые и деревянные панели и т. д.

Данная серия прежде всего предназначена для задач 3D гравировки всевозможных материалов и многоуровневой обработке (раскрой и выборка) листовых материалов. С уверенностью можно сказать, что SD серия отлично впишется в парк оборудования производителей наружной рекламы и деревообрабатывающей отрасли.

Особенности гравировально-фрезерного станка Vektor SD-1212:

• высокая скорость;
• большая память;
• быстрая передача данных;
• совместимость с различными CAD/CAM — программами, такими как TYPE3/ Artcam / Casmate / Proe / Artcut и другими;
• устройство сохранения данных позволяет остановить работу машины автоматически, если нет питания, и возобновить работу с точки остановки, при включении (с функцией слежения за рабочим временем станка);
• датчик установки нулевого положения инструмента по вертикальной оси.

Основные комплектующие и опции фрезерно-гравировальных станков SD:

Шпиндель
Безщеточный экономичный надежный шпиндель с воздушным охлаждением, управляется через инвертор, что значительно экономит время оператора на подготовку к запуску станка. Мощности шпинделя 1.5 — 3 кВт достаточно для 3D гравировки, и криволинейного раскроя материала.

Передача
Использование шарико-винтовой пары способствует повышенной точности обработки и увеличивает срок эксплуатации оборудования, за счет минимальной силы трения внутри механизма. С годами эксплуатации, точность обработки не изменится.

Станина
Жесткость станины обеспечивается за счет сварки толстостенных труб профильного сечения. Фрезеровка станины происходит после сварки на высокоточном металлобрабатывающем центре с ЧПУ, что обеспечивает высокую точность и жесткость при эксплуатации оборудования.

Вакуумный стол
Вакуумный стол позволяет максимально упростить и ускорить установку и фиксацию заготовок. Применение такой технологии фиксации значительно сокращает время смены заготовок и сокращает количество брака из-за ошибок оператора при установке заготовок.

Серво система по всем осям
Основными преимуществами серво приводов, являются: наличие обратной связи (исключает возможность потери шагов при обработке); плавный пуск (влияет на качество обработки); высокий крутящий момент без потери мощности (повышает производительность); быстрый отклик на управляющий сигнал (уменьшает время на обработку).

Система охлаждения инструмента
СОЖ, или система подачи смазочно-охлаждающих жидкостей. Необходима при работе с цветными металлами и сталью. Благодаря работе СОЖ износ инструмента снижается, а соответственно качество и точность обработанных деталей повышаются. СОЖ в процессе своей работы выполняет так же ряд сопутствующих функций: защищая обработанные детали, оборудование и инструмент от коррозийных процессов.

Система аспирации
Установки предназначены для удаления стружки, пыли. В процессе работы станка, вся вылетающая стружка и пыль, будет скапливаться в специальных быстросъемных мешках аспирации.

Система управления (ЧПУ)
Возможно установить на станок системы ЧПУ с которыми привык работать Ваш оператор. Наиболее распространенные (NCStudio; Mach3; Syntec; OSAI).

Комплект поставки: набор фрез, цанги, набор ключей, прижимы для крепления заготовки, программное обеспечение Type 3, паспорт на станок.
