Гравировально-фрезерная машина Vektor VG-1325 с подготовкой под вакуум и аспир

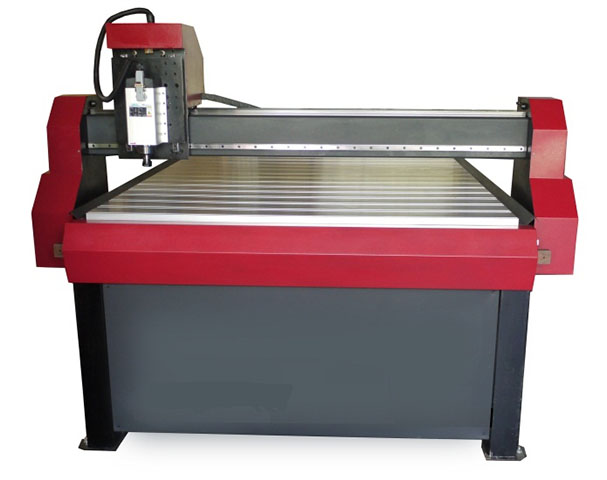

Гравировально-фрезерный станок Vektor VG-1325 с вакуумным столом и удалителем стружки

Серия гравировально-фрезерных аппаратов VG — высокопроизводительные профессиональные машины для быстрого криволинейного раскроя различных листовых материалов. Данный станок идеально подойдет производителям рекламы для изготовления всевозможных вывесок и работе с композитными панелями, а также производителям корпусной мебели.

Гравировально-фрезерный станок Vektor VG-1325 — это высокоточное оборудование, собранное из высококачественных компонентов. Серию VG прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки.

Станок Vektor VG-1325 работает от нового FPGA- контроллера с Flash-карты или через USB-разъем.32-битный FPGA-контроллер обеспечивает высокую скорость, а шарико-винтовые пары обеспечивают точность работы станка.

Особенности гравировально-фрезерного станка Vektor VG-1325:

• высокая скорость;
• возможность одновременно обрабатывать кривые и прямые линии;
• большая память;
• возможность сохранить до 30 файлов на Ваш выбор;
• быстрая передача данных;
• независимая работа станка;
• совместимость с различными CAD/CAM — программами, такими как TYPE3/ Artcam / Casmate / Proe / Artcut и другими;
• наличие автоматической смены инструменов позволяет быстро сменить фрезу, и осуществить дальнейщую обработку, без участия оператора;

Станок Vektor VG-1325 очень удобен в работе: устройство сохранения данных позволяет остановить работу машины автоматически, если нет питания, и возобновить работу с точки остановки, при включении (с функцией слежения за рабочим временем станка). Датчик установки нулевого положения инструмента по вертикальной оси, эргономичный дизайн.

Основные комплектующие и опции фрезерно-гравировальных станков серии VG:

Шпиндель

Безщеточный экономичный надежный шпиндель с водяным охлаждением, управляется через инвертор, что значительно экономит время оператора на подготовку к запуску станка. Мощности шпинделя 2.2 — 3 кВт достаточно для 3D гравировки, и криволинейного раскроя материала.

Передача: рейка-шестерня

Использование механизма рейка-шестерня является оптимальным решением для точного перемещения на большие расстояния. Расположение рейки с двух сторон по оси Y обеспечивает жесткость в процессе обработки крупногабаритных заготовок.

Направляющие

Прецинзионные линейные рельсовые направляющие и каретки с элементами скольжения и качения обеспечивают высокую жесткость и плавность пуска при обработке. За счет высокой точности исполнения и закалки рельс и кареток до высокой твердости, значительно повышают рабочий ресурс.

Станина

Жесткость станины обеспечивается за счет сварки толстостенных труб профильного сечения. Фрезеровка станины происходит после сварки на высокоточном металлобрабатывающем центре с ЧПУ, что обеспечивает высокую точность и жесткость при эксплуатации оборудования.

Вакуумный стол

Вакуумный стол позволяет максимально упростить и ускорить установку и фиксацию заготовок. Применение такой технологии фиксации значительно сокращает время смены заготовок и сокращает количество брака из-за ошибок оператора при установке заготовок.

Серво система по всем осям

Основными преимуществами серво приводов, являются: наличие обратной связи (исключает возможность потери шагов при обработке); плавный пуск (влияет на качество обработки); высокий крутящий момент без потери мощности (повышает производительность); быстрый отклик на управляющий сигнал (уменьшает время на обработку). Скорость перемещений увеличится до 60 м/мин.

Система охлаждения инструмента СОЖ

Система подачи смазочно-охлаждающих жидкостей необходима при работе с цветными металлами. Благодаря работе СОЖ износ инструмента снижается, а соответственно качество и точность обработанных деталей повышаются. СОЖ в процессе своей работы выполняет так же ряд сопутствующих функций: защищая обработанные детали, оборудование и инструмент от коррозийных процессов.

Система аспирации

Установки предназначены для удаления стружки, пыли. В процессе работы станка, вся вылетающая стружка и пыль будет скапливаться в специальных быстросъемных мешках аспирации.

Система управления (ЧПУ)

Возможно установить на станок системамы ЧПУ с которыми привык работать Ваш оператор. Наиболее распространенные (NCStudio; Mach3; Syntec; OSAI).

Комплект поставки: набор фрез, цанги, набор ключей, прижимы для крепления заготовки, программное обеспечение Type 3, паспорт на станок.
