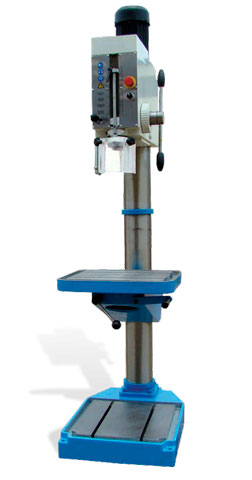

Вертикальный сверлильный станок MetalMaster DVM-40

Вертикальный сверлильный станок MetalMaster DVM-40 имеет ход шпинделя 150 мм и максимальный диаметр сверления 40 мм. Станок применяется для сверления глухих и сквозных конических и цилиндрических отверстий, для снятия фасок, зенковки, развертывания, нарезания резьбы, рассверливания и расточки. Станок имеет вид массивной конструкции с головкой для сверления и панелью управления, колонной большого диаметра с толстыми стенками, столом с крепежными пазами в форме Т, литым основанием и зубчатым механизмом для перемещения стола и сверлильной головки. После того, как выставленная глубина достигнута, пиноль автоматически возвращается в первоначальное положение.

Особенности вертикального сверлильного станка MetalMaster DVM-40

На высокоточных подшипников установлен закаленный шлифованный шпиндель, также он укрыт защитным щитком. Передача крутящего момента на шпиндель осуществляется посредством шестереночного редуктора. Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. Таблица соответствия положения ручек и скоростей вращения шпинделя расположена на боковой части сверлильной головки. На панели управления расположен механический ограничитель глубины сверления, кнопки пуска и аварийного останова, а также переключатель на автоматическую микроподачу с регулятором скорости. После достижения выставленной глубины сверления происходит автоматический возврат пиноли в исходное положение.

Обрабатываемая заготовка закрепляется на станке при помощи литого прямоугольного стола с параллельными Т-пазами. Зубчатый механизм передвигает стол вдоль опорной колонны. Рабочий стол станка может поворачиваться вокруг вертикальной оси. Ручки, поднимающие стол и поворачивающие его, вынесены вперед. Такое расположение улучшает удобство при работе и экономит время. При работе с заготовками больших размеров стол отводят в сторону и закрепляют детали на опорной плите в виде прямоугольного стола с пазами в форме Т.

На станке предусмотрена система выталкивание патрона. Для этого скоба отводится в сторону, а шпиндель поднимается вверх до упора.
