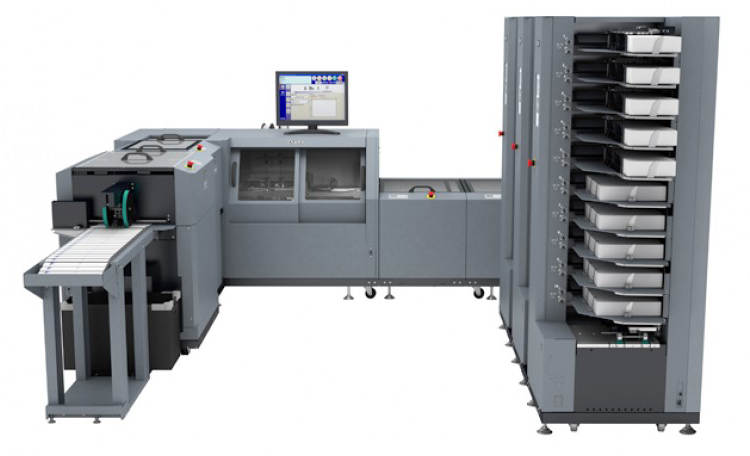

Комплексная система для изготовления брошюр и буклетов Duplo DBMi Saddle System

Программируемый, полностью автоматизированный, продуманный до мельчайших деталей и обладающий высокой точностью вкладочно-швейно-резальный агрегат для производства офсетных и цифровых изданий.

Автоматическая настройка всех параметров в течение 60 секунд. Производство буклетов альбомной ориентации формата А4. Управление с ПК для быстрого и точного программирования заданий. Высокая производительность до 9000 брошюр в час. Широкий ассортимент готовой продукции по формату и толщине. Программирование режимов подачи листов для каждого лотка. З-х ножевая подрезка.

Уникальный комплекс для изготовления брошюр Duplo DBMi Saddle System

Единственный вариант оборудования для шитья проволокой внакидку на седлообразном столе на рынке сегодня.

Основываясь на более чем 40-летнем опыте в области брошюровочного и другого послепечатного оборудования, компания Duplo International Ltd с гордостью продолжает стратегию выведения на рынок печатного оборудования высокопроизводительных и точных автоматизированных систем послепечатной обработки.

В настоящее время, учитывая существующие запросы современных загруженных типографий, работающих на полную мощность, с высокой универсальностью, гибкостью и эффективным способом производства книжной продукции, компания Duplo представила свой первый вкладочно-швейно-резальный агрегат.

Инновационная и точная система предлагает изготовителям коммерческой офсетной и цифровой печатной продукции разнообразие функций, которые позволят им развивать бизнес и повышать его рентабельность.

Точный и удобный в эксплуатации Duplo DBMi Saddle System предоставляет возможность выпуска широкого ряда изданий по формату, в том числе от все более популярных брошюр альбомной ориентации формата A4 до малых брошюр размером 90×75 мм.

Благодаря быстрой автоматической переналадке примерно за 60 секунд, а также возможности изготовления изданий объемом до 120 полос (страниц) с четкой и плоской формой корешка, Duplo DBMi Saddle System позволит любому новичку на рынке полиграфии выпускать профессиональную печатную продукцию.

Полностью автоматический и точный комплекс для изготовления брошюр Duplo DBMi Saddle System

Перенастройка системы для производства изделий с формата A4 альбомной ориентации на формат CD-дисков в течение 60 секунд

Система DBMi Saddle System сконструирована с учетом последних технологий, что позволяет выполнять полностью автоматическую переналадку всех параметров брошюр без ручных регулировок и оснастки для точного и аккуратного производства печатной продукции примерно за 60 секунд.

Дизайн и конструкция DBMi позволяет любому оператору управлять системой просто вводя все параметры брошюры, включая размеры от формата А4 альбомной ориентации до размера 90×75 мм с помощью цветного контролера ПК. Машина выполняет автоматическое позиционирование до 4-х швейных голов Hohner для шитья прямыми или кольцевыми скобами, при этом датчики гарантируют неизменно качественное производство брошюр согласно заданию.

Брошюры толщиной от 2 до 120 страниц автоматически выравниваются на седлообразном столе и собираются в комплекты или подборки, из которых производятся полноценные издания. Полная автоматическая настройка положения биговальных и фальцевальных роликов, а также позиций швейных голов и ножей гарантирует точное и аккуратное изготовление книг без исключений.

Высокая производительность с быстрым оборотом и ростом прибыли Duplo DBMi Saddle System

Линия DBMi Saddle System была разработана на основе последних технологий, чтобы за счет встроенных функций максимизировать производительность. До 6 шт. вакуумных листоподборощиков DSC-10/60i могут быть соединены в линию, чтобы подбирать готовые комплекты или подборки в различных конфигурациях.

Программное обеспечение для программирования системы подачи листов (Intelligent Multi-Bin Feeding system (IMBF) позволяет подавать как предварительно подобранные, так и подобранные секции, что делает систему DBMi Saddle System гибкой и высоко производительной.

С помощью присоединения опционального модуля подрезки боковых кромок DKT-200 и центрального ножа, на оборудование можно выполнять подрезку с трех сторон и изготавливать до 9000 шт. вкладышей для CD дисков или брошюр формата А5 альбомной ориентации.

Несколько встроенных датчиков автоматически отслеживают процесс изготовления каждой брошюры, начинаю с подборки листов — при этом неправильно подобранные блоки автоматически удаляются, не прерывая работу всей линии.

Комплекс для изготовления брошюр Duplo DBMi Saddle System — ключ к повышению прибыльности и сокращению издержек

Одно из ключевых преимуществ системы DBMi Saddle System — это гибкие и инновационные решения. Оборудование предлагает богатый выбор функций и характеристик как для офсетной, так и для цифровой печати. Эта максимально универсальная система может производить брошюры от формата А4 альбомной ориентации до формата вкладышей CD-дисков и толщиной до 120 страниц, при этом время на переналадку и настройку всего 60 секунд.

Высокопроизводительная линия, состоящая из DBMi Saddle System и вакуумного листоподбор- щика DSC-10/60i, подходит для обработки как офсетных, так и цифровых тиражей и позволяет выполнять программируемую подачу как подобранных, так и заранее подобранных комплектов из любого лотка. Производство брошюр из предварительно подобранных документов со штрихкодом легко выполняется благодаря установке в линию с DBMi Saddle System модуля автоматической подачи DSF-2200.

Дооснащение системы макс. 4-мя швейными головами позволяет увеличить производи- тельность в 2 раза, а устройство для пробивки 2-х отверстий вместе с трехсторонней подрезкой позволяет типографиям предложить клиентам широкий ассортимент полностью гибких и универсальных решений для выпуска готовой продукции.

Легкость и простота в управлении позволит любому новичку стать профессионалом в области послепечатной обработки.

Управление всей системой осуществляется с помощью ПК имеющего специальную программу, разработанную по технологии ГИП (графический пользовательский интерфейс). Простое в использовании программное обеспечение позволяет оператору контролировать и отслеживать настройку всех параметров брошюры и подачи бумаги как в модулях DBMi Saddle System, так и в вакуумных листоподюорщиках DSC-10/60i.

Оператор может создавать и сохранять неограниченное количество заданий и легко вернуться к этому заданию в будущем, при этом машина сама перенастроится под необходимые параметры в течение минуты. В дополнение к управлению с персонального компьютера, точная регулировка до 0,2 мм, направляющих и позициях упоров может быть легко выполнена с помощью трех встроенных контроллеров станций фальцевания, сшивания и подрезки.

«U»-образная эргономичная конфигурация и наглядный путь прохождения листов позволяют оператору контролировать полный производственный цикл, так как все операции сосредоточены в пределах зоны управления.

Система DBMi Saddle System максимально удобна и включает революционное предложение, которое выгодно отличает ее от оборудования конкурентов, так как вся система может управляться одним оператором.

Процесс изготовления брошюры при помощи комплекса Duplo DBMi Saddle System

Каждая вакуумная башня Duplo DSC-10/60i может подавать максимально 10 листов в модуль продольного бигования и фальцевания (DBMS-F). Каждый подобранный комплект или тетрадь аккуратно выравнивается 2 устройствами боковых направляющих перед подачей на ролики бигования, а затем в фальцевальные валы для фальцевания и подачи на седлообразный стол. Сбигованные и сфальцованные тетради или комплекты аккуратно и точно выравниваются вдоль корешка. В случае изготовления толстых изданий, несколько комплектов накапливается в этой секции перед сшиванием.

Затем сформированные издания направляются для шитья 2-мя, 3 или 4 швейными головами, при этом каждая брошюра выравнивается перед шитьем по корешку в модуле DBMS-S.

Далее каждая брошюра подается из секции фальцевания ремнями и позиционируется в секции подрезки, где лезвие или нож находится вверху. В модуле DBMS-T происходит обрезка переднего края книги под заданный размер.

Далее брошюры подаются в опциональный модуль подрезки боковых кромок DKT-200 (если он установлен), где аккуратно подрезаются боковые края книги.

В заключении готовые издания подаются на внешний длинный конвейер-транспортер. Все бумажные обрезки автоматически и безопасно попадают в один из контейнеров для дальнейшей переработки.

Технологичный Duplo DBMi Saddle System

Программирование режимов подачи листов для каждого лотка
Intelligent Multi-Bin Feeding system (IMBF) — специально разработанное программное обеспечение Duplo превращает вакуумную листоподборочную башню DSC-10/60i в программируемую систему подачи листов, настраиваемую для каждого лотка отдельно. Это позволяет оператору не только задать лотки, из которых выполняется подача листов, но и последовательность подбора и количество. Технология IMBF позволяет выпускать разнообразную готовую продукцию в цифровой печатной среде.

• Вставка предварительно отпечатанных черно-белых и полноцветных листов по выбранному заданию
• Индивидуальные маркетинговые материалы на основе предварительно определенных баз данных/li>
• Подборка тиражей с переменными данными

Каждая башня состоит из 10 лотков и может работать в полностью автономном режиме и подбирать последовательно любое количество листов с любого лотка по заданию оператора. Листоподборщики Duplo DSC10/60i работают на правый или левый выклад, т.е. подобранные листы или комплекты могут подаваться в линию DBMi Saddle System или правый выклад (стэкер-накопитель большой емкости) DBM-400STR.

Система Duplo DBMi Saddle System крайне проста в эксплуатации, может управляться всего лишь одним оператором и включает революционное предложение, наличие компьютера управления, что отличает ее от товаров-конкурентов.

Аккуратная подача блоков и постоянный контроль производства без перебоев
Для обеспечения превосходного качества и абсолютной точности подачи возможно подключить в линию до 4 шт. высокоскоростных программируемых вакуумных листоподборщиков DSC-10/60i. Каждая башня имеет 10 лотков и оснащена в стандартной комплектации уникальной системой захвата и подачи листов: ременной вакуумный транспортер верхнего расположения, с контактной поверхностью 260 см2, позволяющий устойчиво работать с проблемными бумагами (система Air Management System, A.M.S.).

Листоподборщик DSC-10/60i позволяет осуществлять полный контроль процесса подачи листов благодаря возможности регулирования:

• воздухораздува для всей стопы бумаги;
• количества и мощности воздушного потока;
• количества вакуума для одной или двух сторон на подаче листа по ширине;
• объем воздуха для каждого отдельного лотка;
• настройка каждого лотка на работу с бумагами разных плотностей;
• контроль перекрытия отдельных листов;
• точная система контроля подачи двойного листа;
• листоподборщик DSC-10/60i не требует установки дорогих шумных компрессоров, а достигает отличных результатов при подаче листов благодаря использованию достаточно тихих индивидуальных вентиляторов на каждом лотке.

Система Air Management System A.M.S.
Встроенная система самодиагностики листоподборщика DSC-10/60 включает полностью автоматизированные датчики, установленные на каждом лотке для определения подачи двойного листа, пропуска листа, замятия листа. Чтобы еще больше увеличить точность подачи листов, любая пара лотков может быть опционально оснащена ультразвуковым датчиком двойного листа в случае подачи предварительно подобранных тиражей.

Листоподборщик DSC-10/60i обеспечивает огромные возможности и позволяет устойчиво работать с широким спектром бумаги по формату и плотности. Благодаря большой емкости лотков до 65 мм, возможности подачи листов для производства брошюр формата А4 альбомной ориентации и программированию системы подачи листов, полностью автоматический листоподборщик действительно является «Сердцем системы».

Высокая универсальность и уникальные возможности процесса подаче листов башней DSC-10/60i обеспечиваются за счет полного контроля при подаче любых листов и настройки системы как с помощью подключаемого к устройству компьютера пользователя, так и с помощью регулировок для каждого лотка.

Центр управления

Полный контроль всего процесса осуществляется с помощью ПК, имеющего специальную программу, разработанную по технологии ГИП (графический пользовательский интерфейс)

Контроллер ПК позволяет оператору легко настраивать и управлять полным процессом изготовления брошюр в системе DBMi Saddle System.

Возможность выбрать любую башню и любое количество листов с любого лотка по заданию оператора, установить все параметры брошюры, а также настроить высоту биговальных роликов и ширину фальца. Все настройки подачи листов на DSC-10/60i легко и просто выполнить, используя интуитивно понятное программное обеспечение на экране монитора.

Оператор может сохранять неограниченное количество заданий со всеми параметрами книги и легко вернуться к этому заданию в будущем. При обращении к сохраненному заданию машина выполняет полную автоматическую переналадку всех параметров брошюры — аккуратно и точно в течение примерно 60 секунд.

Точная настройка всех параметров брошюры осуществляется благодаря встроенным элементам управления на каждом модуле системы. «U»-образная эргономичная конфигурация и наглядный путь прохождения бумаги, позволяет максимально эффективно использовать рабочее пространство и контролировать полный производственный цикл одному оператору.

Модуль регистрации

Подобранные комплекты из листоподборщика DSC −10/60i направляются в 2 устройства с направляющими с системой регистрации по центру, которые автоматически регистрируют ширину и длину каждого листа или комплекта. Затем каждая тетрадь или подборка аккуратно подается двойным ременным приводом к станции автоматического бигования и фальцевания. Точная регулировка от 0,1 мм может быть быстро выполнена для всех параметров книги как с ПК, так и со встроенных элементов управления.

Автоматическое устройство продольного бигования

Биговальные ролики точно автоматически позиционируются на необходимой высоте в соответствии с запрограммированным количеством страниц. Выбор ширины бигования осуществляется в зависимости от веса и типа бумаги, чтобы гарантировать неизменно качественный выпуск аккуратных толстых брошюр.

Все настройки сохраняются в памяти как программируемые задания и могут быть установлены в любой момент, обеспечивая значительную экономию расходов на оплату труда и других издержек. Блоки

Производство книг с помощью системы Duplo DBMi Saddle System

Создание добавленной стоимости
Максимально универсальный и программируемый ВШРА DBMi Saddle System также предоставляет возможность автоматической «Буферизации» или подборки заданного количества листов, для производства брошюр из предварительно подобранных листов, отпечатанных цифровым способом и подаваемых с помощью листоподборщика DSC-10/60i или автоподатчика DSF2200.

Каждый лист или тетрадь поставляется в буферную секцию, где каждый комплект или готовая брошюра точно выравнивается перед подачей в модуль скрепления. Использование специального программного обеспечения для программирования гарантирует, что оператор может легко и быстро переключаться между производством неподобранных и предварительного подобранных листов, выполняя заказы по требованию.

Полностью автоматическое и точное шитье
Система DBMi Saddle System предлагает клиенту возможность выбора установки 2, 3 или 4 надежных проволокошвейных голов Hohner для шитья проволокой прямыми и / или кольцевыми скобами. Точный контроль брошюры поддерживается вдоль корешка с помощью упоров с электроприводом и сдвоенных приводных ремней.

Оборудование позволяет изготовить широкое разнообразие брошюр толщиной от 2 до 120 страниц, при этом датчики на модуле шитья гарантируют постоянное производство точных и профессиональных изданий.

Изготовление готовой продукции за 1 проход
При соединении в линию ВШРА DBMi Saddle System с опцией DKT- 200 (модулем подрезки боковых кромок) оборудование позволяет выполнять полностью автоматическую операцию подрезки 3 ножами. Все функции и параметры подрезки устанавливаются с контроллера ПК, включая позиции упора и боковых ножей.

Это позволяет оператору типографии просто взять из печатной машины отпечатанные листы формата SRA3 или B3, изготовить брошюру за одну операцию, что обеспечивает огромную экономию на предварительную подрезку и ручной труд. Установка опции — центрального сдвоенного ножа позволяет значительно увеличить общую производительность за счет изготовления брошюр-двойников за один проход. Все эти функции позволяют печатнику сократить издержки и повысить производительность, сократив при этом время простоев.

Подборка и накопление комплектов тетрадей на седлообразном столе
Каждый комплект или подборка точно выравниваются на седлообразном столе перед сшиванием.

Автоматическая настройка и точное управление параметрами брошюры обеспечивается с помощью приводных упоров и сталкивателей по всей длине корешка книги.

Точная настройка
Система DBMi Saddle System оснащена двумя встроенными экранами для управления параметрами, что позволяет оператору настроить все направляющие и позиции упоров с точностью шага 0.1 мм.

Все изменения сохраняются в памяти, и оператор может вернуться к ним в любое время для использования в будущем. Простые и понятные в использовании элементы управления обеспечивают точную регулировку всех параметров брошюры.

Надежные инвестиции в будущее

Инновационное решение для современного рынка подборочно-брошюровального оборудования
Инженеры компании Duplo критически подошли к конструкции и дизайну системы DBMi Saddle System и разработали оборудование, полностью удовлетворяющее современным запросам. Эта революционная линия — самый простой, быстрый, экономичный и точный инструмент, позволяющий превращать отпечатанные тиражи в высококачественную печатную продукцию.

Наравне с другими продуктами Duplo, система iSaddle организована по модульному принципу и имеет ряд доступных опций, что позволяет изменить конфигурацию и расширить линию, наращивая мощности в случае изменения потребностей и спроса наравне с ростом Вашего бизнеса.

Линия DBMi Saddle System — высоко универсальная, гибкая и производительная система, которая откроет широкие возможности Вам и вашим клиентам, и Вы сможете пожимать плоды и выгоды от вложенных инвестиций.

Технические характеристики:

• Макс. формат листа, мм: 356×610
• Мин. формат листа, мм: 120×210
• Плотность листа (для каждого лотка), гр.: 50-300
• Макс. высота стопы в лотке, мм: 65
• Кол-во лотков подборочной башни, шт.: 10
• Кол-во подборочных башен, шт.: 1-6
• Макс. формат блока после обрезки, стандартный режим, мм: 250×350
• Макс. формат блока после обрезки, длина листа > 500 мм (альбомная ориентация), мм: 230×305
• Макс. формат блока после обрезки, работа двойниками, мм: 174×304
• Мин. формат блока после обрезки, стандартный режим, мм: 75×120
• Мин. формат блока после обрезки, работа двойниками, мм: 75×90
• Вид шитья (скрепления) проволокой: внакидку (по корешку)
• Кол-во швейных головок, шт.: 2-4
• Макс. техническая скорость изготовления брошюр, экз./час: 4500
• Макс. техническая скорость изготовления брошюр двойниками, экз./час: 9000
• Макс. техническая скорость подборки комплектов, компл./час: 10000
