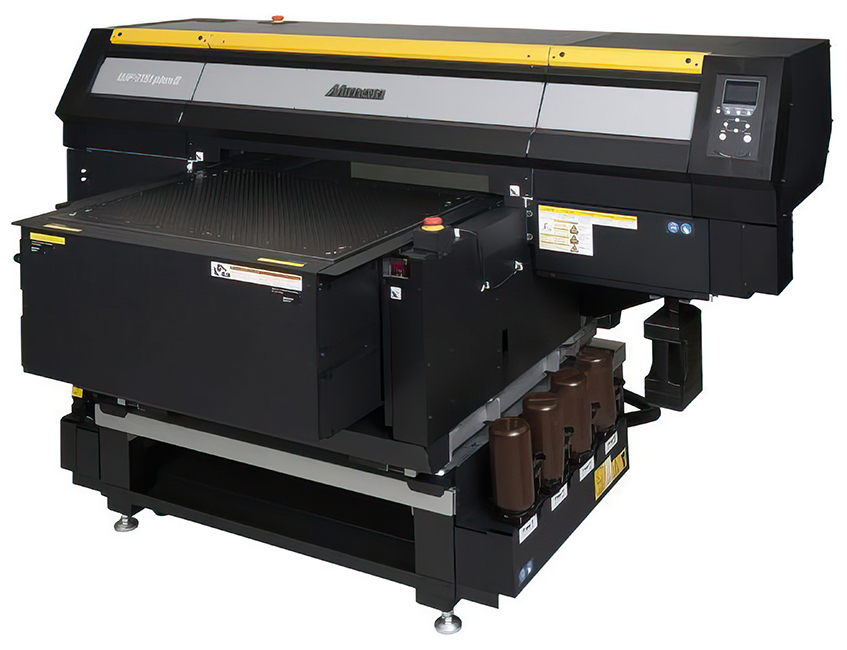

УФ плоттер Mimaki UJF-7151 PlusII

УФ-плоттер Mimaki UJF-7151 PlusII для высококачественной печати на самых разнообразных материалах

Размер стола позволяет рекомендовать это оборудование, в том числе, и предприятиям трафаретной печати, так как существует возможность запечатывать поверхность 636×469 мм — исключительно популярный формат среди шелкографов.

В компактном УФ-принтере Mimaki UJF-7151 PlusII объединены все достоинства младших моделей с принципиально новыми аппаратными и программными решениями, направленными на достижение максимальной стабильности и точности печати, снижения эксплуатационных издержек и обеспечения комфортной работы оператора.

Принтер Mimaki UJF-7151 PlusII оснащен рабочим столом с модифицированной механической частью, который перемещается в процессе печати, оставляя неподвижным рельс печатающей каретки.

В уф-принтере UJF-7151 PlusII установлены восемь печатающих головок (что на две головки больше, чем в модели предыдущего поколения) со встроенной системой рециркуляции чернил. Подобная функция полностью исключает выпадение пигментов в осадок и гарантирует высокую стабильность печати. Вышедшие из строя дюзы обнаруживаются с помощью системы NCU, и автоматически активируется процесс чистки печатающей головки. В случае, если проблему преодолеть не удалось, подключается функция NRS, посредством которой сбойные дюзы замещаются гарантированно исправными.

Функция последнего поколения MAPS4 предотвращает появление полосок, обусловленных межпроходной несогласованностью, а усовершенствованная функция эмуляционного дизеринга MFD2 эффективно подавляет шумы, которые могут провоцировать появление на изображении визуальных погрешностей и обеспечивает особую четкость графических элементов и краев отпечатков.

Конструкция уф-принтера Mimaki UJF-7151 PlusII допускает установку в него специальной опции Mimaki KEBAB для печати на предметах цилиндрической формы разного диаметра и длины.

Одним словом, планшетный УФ-плоттер UJF-7151 PlusII обладает полным набором самых современных средств для обеспечения высокого качества печати и предоставляет широчайшие возможности в области графического дизайна.

Особенности и преимущества УФ-принтера Mimaki UJF-7151 PlusII

• Восемь быстродействующих печатающих головок с встроенной системой рециркуляции для каждого цвета.
• Возможность печати в режиме CMYK + CMYK — увеличенная на 190% скорость печати относительно модели UJF-7151 Plus.
• Расширение чернильной конфигурации за счет добавления цветов Lc и Lm.
• Максимальная производительность в своем классе — 8 м2/час в режиме 600×600 dpi в 6 проходов.
• Повышенное до 1800 dpi разрешение для получения четких мелких текстов и миниатюрных деталей изображения.
• Расширенная по сравнению с другими моделями серии UJF область печати.
• Усовершенствованная конструкция механической части плоттера: Движущийся в процессе печати стол, оснащенный двумя шариковыми винтами для облегчения его перемещения, и дополнительные ножки для обеспечения стабильного горизонтального положения рабочей зоны.
• Возможность печати на толстых материалах.
• Усиленный стол, позволяющий размещать материалы массой до 30 кг.
• Несколько серий УФ-чернил для печати на гибких и жестких материалах. Наличие экологических сертификатов в соответствии с стандартом GREENGUARD Gold, регулирующим эмиссию химических веществ.
• Поддержка одновременной печати цветом и белыми чернилами.
• Удобно расположенная и не занимающая дополнительного пространства система подачи чернил из банок 1 л обеспечивает непрерывность работы при печати пакета заданий и легкость замены чернильных емкостей.
• Экологически безопасная и энергосберегающая LED-система отверждения чернил длительного ресурса.
• Обновленная функция эмуляционного дизеринга MFD2 для повышения четкости краев изображений и обеспечения чистоты отпечатков без цветовых искажений и цифровых шумов.
• Новейшая функция Color Gloss для придания глянца поверхности без использования лака.
• Функция MAPS4 последнего поколения для предотвращения межпроходного полошения.
• Решения для бесперебойной работы: функции распознавания (NCU) и замещения (NRS) сбойных дюз.
• Поддержка команд MDL для автоматизации печатного процесса и удаленного управления принтером.
• Опция Kebab для печати на цилиндрических предметах.
• Наличие функции e-mail-оповещения.
• РИП RasterLink7, построенный на новой программной платформе, в комплекте.

Области применения УФ-принтера Mimaki UJF-7151 PlusII

• Уникальные сувениры и промо-подарки
• Канцелярские принадлежности
• Визитницы, записные книжки, органайзеры, зажигалки
• Именные таблички, номерки, брелоки
• Сувенирные магниты
• Печать шрифтом Брайля
• Небольшие интерьерные вывески и POS-материалы
• Декоративные подставки под посуду предприятий общественного питания
• Кассовые монетницы (блюдца)
• Галантерейные аксессуары
• Корпуса мобильных телефонов, планшетов и ноутбуков
• Флэш-накопители
• Панели управления, приборные шкалы, циферблаты
• Прототипы упаковки и эксклюзивная мелкосерийная картонная и пластиковая упаковка
• Бутылки, флаконы, свечи и другие цилиндрические предметы
• Памятные награды и призы из стекла и пластика

Самая высокая производительность в своем классе
Блок из восьми печатающих головок, установленных в шахматном порядке, существенно увеличивает скорость печати и позволяет достичь наивысшего на сегодняшний день уровня производительности среди моделей подобного класса. Скорость УФ принтера UJF-7151 PlusII благодаря режиму CMYK+CMYK почти в два раза превышает скорость модели предыдущего поколения.

Сравнение скоростей печати моделей UJF-7151 PlusII и UJF-7151 Plus


Кроме того, область печати принтера Mimaki UJF-7151 PlusII расширена до 710×510 мм, что дает возможность изготавливать изделия широко используемого в трафаретной печати размера 636×469 мм.

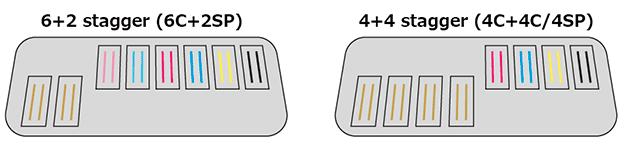

Конфигурация печатающих головок
Для восьми печатающих головок в УФ-принтере UJF-7151 PlusII доступно два расположения в следующих конфигурациях:

• ступенчато 6 стандартных цветов + 2 плашечные цвета (для высококачественной печати);
• ступенчато 4 стандартные цвета + 4 стандартные цвета (для печати больших объемов с высокой скоростью);
• ступенчато 4 стандартные цвета + 4 плашечные цвета (для расширения функциональности и решения специальных задач).

Конфигурация головок выбирается в процессе установки принтера сервисным инженером, однако ее смена возможна и в другое время.

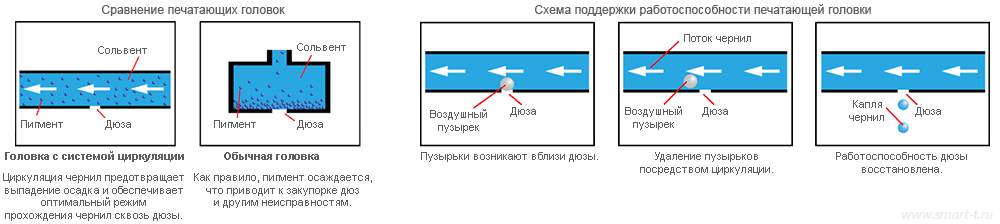

Печатающие головки с системой рециркуляции чернил, сокращающей риск засорения дюз
Система рециркуляции чернил в печатающей головке предотвращает осаждение пигмента и тем самым обеспечивает стабильное прохождение чернил через дюзы. Кроме того, эта система удаляет воздушные пузырьки, которые препятствуют нормальной работе дюз. Благодаря функции циркуляции чернил интервал между чистками печатающих головок увеличивается и работа становится более рентабельной и эффективной.



Конструкция рабочего стола обеспечивает высокую точность печати
Для повышения точности печати компанией Mimaki был принят ряд мер по модернизации конструкции принтера UJF-7151 PlusII. Для снижения уровня вибраций печатного блока и, соответственно, для более точного позиционирования капель в УФ-принтере UJF-7151 PlusII в процессе печати перемещается стол, а не рельс каретки. Для облегчения движения рабочей поверхности с обеих ее сторон установлены две шарико-винтовые пары. Кроме того, в этой модели для перемещения по оси Z используется шарико-винтовая передача, что позволило увеличить грузоподъемность стола с 10 до 30 кг.



Под столом УФ-плоттера Mimaki UJF-7151 PlusII размещены четыре дополнительные ножки с механическим приводом для сохранения горизонтальности в процессе подъема/опускания планшета. Благодаря такому решению тонкие линии, кромки и мелкие тексты воспроизводятся в исключительном качестве, а участки сплошной заливки отличаются равномерностью без изменений насыщенности цвета.



Функция компенсации межпроходных погрешностей Mimaki Advanced Pass System 4 (MAPS4)
Как правило, полосы, образующиеся при каждом проходе печатающих головок, имеют четко очерченные границы, поэтому любая межпроходная несогласованность может приводить к появлению паразитных полосок или к цветовым наложениям в пограничных зонах. Функция MAPS4 устраняет подобные погрешности имитацией печати градаций: на границах последовательных проходов по особому алгоритму рассеиваются дополнительные чернильные капли, границы размываются и возникающие недостатки компенсируются.



Обновленная функция эмуляционного дизеринга Mimaki Fine Diffusion 2 (MFD2)
Процесс дизеринга представляет собой технологию программной обработки, при которой данные изображения особым образом преобразуются для растровой печати. Структура изображения и ошибочное диффузионное сглаживание могут породить паразитные цифровые шумы, в результате которых будут наблюдаться градиентные скачки и цветовая неравномерность.

Растровый процессор RasterLink7 поддерживает функцию дизеринга MFD2 и позволяет посредством гибридной обработки исходного шаблона повысить качество печатного изображения за счет эффективного «подавления» шумов и устранения ошибок диффузионного сглаживания.

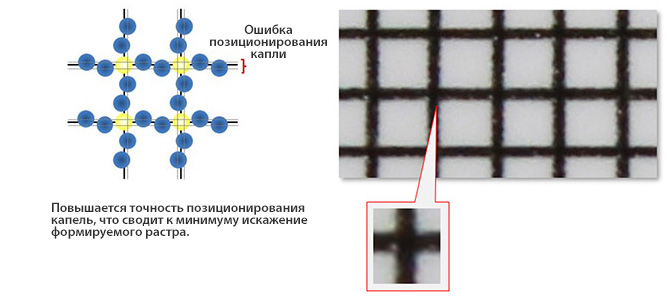

Обновленная функция MFD2 также предназначена для контроля положения растровых точек. Эта эффективная функция обеспечивает повышенную четкость краев изображений, а также чистоту отпечатков без цветовых искажений любого характера и незаметность растрового зерна.

Патент JPN № 5230816


Функция Nozzle check unit (NCU) позволяет автоматически распознавать и восстанавливать сбойные дюзы
Вышедшие из строя дюзы определяются автоматически путем сенсорного мониторинга чернильных капель. При выявлении засоренной дюзы система NCU автоматически активизирует функцию чистки. Контроль дюз осуществляется специальным датчиком через заданные интервалы времени. Интервалы мониторинга устанавливаются индивидуально для каждого режима печати. Контроль дюз осуществляется на протяжении печати всего переданного файла. Функция NCU позволяет избегать дополнительных производственных затрат, обусловленных выпуском бракованной продукции.

Функция замещения сбойных дюз Nozzle recovery system (NRS) — инновационное решение для бесперебойной работы и поддержания высокой производительности
Если стандартная процедура чистки головки, активизированная системой NCU, не восстановила работоспособность дефектных дюз, функция NRS осуществляет замену вышедших из строя дюз исправными и вновь запускает печать. Это важное нововведение, поскольку ранее, когда чистка печатающих головок не приносила положительных результатов, приходилось останавливать печать и ждать технического специалиста для восстановления работоспособности печатающей системы. Функция NRS дает возможность даже при выпадении части дюз до приезда сервисного инженера продолжать печатать с неизменным качеством.



Экологически безопасная светодиодная система отверждения чернил
Система УФ-отверждения чернил, выполненная на основе светодиодных источников, отличается длительным ресурсом и низким потреблением электроэнергии. Благодаря невысокой тепловой мощности система позволяет использовать в работе материалы, склонные к деформациям и обесцвечиванию под действием высоких температур. При отверждении чернил летучие органические вещества выделяются в минимальном количестве и практически отсутствует запах; в процессе работы светодиодных источников не продуцируется потенциально опасный озон. Все это в комплексе обеспечивает безопасность оператора и окружающей среды и позволяет не оснащать рабочее помещение мощными системами приточно-вытяжной вентиляции или фильтрации воздуха.

Три серии УФ-чернил и праймер для максимальной гибкости производства

• Чернила LH-100 формируют жесткий красочный слой и отличаются высокой стойкостью к истиранию и химическому воздействию. Этот тип чернил идеально подходит для изделий, которые в процессе эксплуатации не предполагается скручивать, сгибать или складывать. Для принтера UJF-7151 PlusII чернила LH-100 поставляются в конфигурации «CMYK/Lc/Lm + белый цвет + лак».


• Чернила LUS-120, изготовленные по особой формуле, разработаны в соответствии с особенностями УФ-принтеров Mimaki и адаптированы под высокоскоростные режимы печати. Чернила отличаются быстрой полимеризацией и не дают отпечаткам склеиваться из-за остаточной липкости их поверхности. Чернила формируют прочный и эластичный красочный слой, и при растяжении носителя на 170% или при скручивании и перегибании отпечатков не существует риска растрескивания и осыпания красочного слоя. Для принтера UJF-7151 PlusII чернила LUS-120 поставляются в конфигурации «CMYK/Lc/Lm + белый цвет + лак».


• УФ-чернила LUS-350 предназначены для формирования на поверхности носителя очень прочного, исключительно эластичного и вместе с тем жесткого чернильного слоя. Они обеспечивают высокую стабильность при печати на высоких скоростях и рекомендуются к использованию не только для печати на гибких носителях, но и на материалах, которые впоследствии будут подвергаться вакуумному формованию. УФ-чернила LUS-350 под действием высокой температуры (120–200 °С), сопровождающей процесс формовки, способны растягиваться на 350%, а после охлаждения изделия до комнатной температуры восстанавливать жесткость и прочность чернильного слоя, а также сохранять приобретенную форму без растрескивания и осыпания. Важной особенностью является и то, что поверхностная текстура отпечатков сохраняется даже после формования, и рельефы, выполненные толстым слоем многослойной печатью, остаются в неизменном виде. Для принтера UJF-7151 PlusII чернила LUS-350 поставляются в конфигурации «CMYK + белый цвет + лак».

Чернила всех типов имеют широкий цветовой охват и обеспечивают яркость изображений и достоверную цветопередачу.

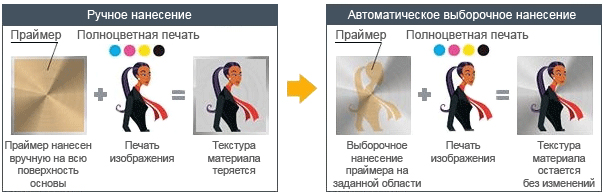

Для улучшения адгезии чернил к некоторым «сложным» носителям, таким как стекло, металлы, некоторые пластики и материалы с промышленной поверхностной обработкой, в принтере UJF-7151 PlusII предусмотрена возможность предварительного автоматического нанесения праймера PR-200 как на всю поверхность носителя, так и выборочно (в этом случае не меняется первоначальное качество поверхности на незапечатанных участках).



Чернила LH-100, LUS-120, LUS-150 и праймер PR-200 поставляются в емкостях объемом 1 л.

Одновременная печать цветом и белыми чернилами
Ступенчатое расположение печатающих головок уф-принтера Mimaki UJF-7151 PlusII позволяет осуществлять одновременную печать подложки и полноцветного изображения, либо полноцветного изображения и поверхностного слоя белыми чернилами. Белый слой наносится равномерно и с высокой точностью совпадения с основным изображением. Подобный способ печати позволяет добиться высокой яркости изображения на прозрачных и светорассеивающих материалах, а также избежать цветовых искажений при печати на цветных основах. При работе с использованием белых чернил скорость печати не падает.



Функция контроля лака MCC (Mimaki Clear Control)
Функция MCC, реализованная в УФ-принтере Mimaki UJF-7151 PlusII и нацеленная на улучшение качества печатного изделия и повышение производительности, позволяет одновременно осуществлять цветную печать и наносить лаковое покрытие. Преимущества этой системы заключаются в преодолении проблемы запыления поверхности отпечатка, упрощении нанесения лака (теперь в один этап с цветной печатью), в возможности формирования трех видов поверхности (глянцевой, матовой и рельефной) и нанесения лака повсеместно или выборочно.



Следует отдельно отметить, что пыль, существующая в рабочем помещении даже в незначительном количестве, может оседать на отпечатке до момента полимеризации лака и портить внешний вид изделия. Система MCC сокращает время отверждения лака и тем самым минимизирует риск накопления пыли и возникновения воздушных пузырьков на поверхности чернильного слоя. Это достигается путем УФ-облучения, которое осуществляется одновременно с выпрыскиванием лака, таким образом формируется глянцевая поверхность без дефектов, связанных с наличием пыли.

Печать шрифта Брайля (шрифта для незрячих)
Благодаря возможности печати в несколько слоев и поддержке растрового процессора УФ-принтер Mimaki UJF-7151 PlusII способен с высокой четкостью и в соответствии со всеми международными стандартами воспроизводить тактильный шрифт Брайля — рельефно-точечную азбуку. Чернила УФ-отверждения, которые при печати остаются на поверхности носителя, не впитываясь, позволяют воспроизводить шрифт с предсказуемыми геометрическими характеристиками и необходимой гладкостью. Выпуклые черные точки необходимого диаметра и с необходимой частотой могут быть нанесены на самые разнообразные материалы, включая пластик, металл, картон и пленку с гарантией хорошей осязаемости каждого знака.

Новая функция Color Gloss
Функция Color Gloss, впервые реализованная в УФ-оборудовании Mimaki, позволяет придать отвержденному красочнуму слою привлекательный глянец без использования лака. Появление этой функции вполне закономерно, т. к. ранее без применения лака даже на глянцевых носителях можно было получить только матовые отпечатки. Функция Color Gloss за счет изменения параметров УФ-излучения формирует уникальную глянцевую поверхность, которая, однако, по внешнему виду отличается от лакового покрытия. По этой причине традиционное цифровое лакирование не теряет своей актуальности, тем более, что выборочный глянец и фактуры/рельефы по-прежнему могут быть созданы только с помощью этой технологии.

Режим печати с функцией Color Gloss поддерживается новейшим РИПом RasterLink7.



Уникальные металлизированные чернила
Металлизированные УФ-чернила MUH-100-Si позволяют производить действительно уникальную продукцию с ранее недоступными эффектами, обеспечивая тем самым клиентам компании Mimaki неоспоримое конкурентное преимущество. Чернила MUH-100-Si, созданные путем смешения яркого пигмента с чернильным составом, могут быть автоматически нанесены непосредственно на поверхность носителя без необходимости в ручных операциях по переносу блесток или фольги для получения металлического эффекта. Сложные декоративные эффекты, такие как глянец и матированность, выраженная фактура с эффектом объема и цветные металлики (цветные чернила поверх металлизированных) теперь могут быть созданы автоматически. Металлизированные чернила, доступные для плоттера Mimaki UJF-7151 PlusII, могут использоваться для широчайшего спектра применений, включая эксклюзивную упаковку, сувениры и нестандартные подарки.

Металлизированные чернила MUH-100-Si поставляются в емкостях объемом 200 мл.

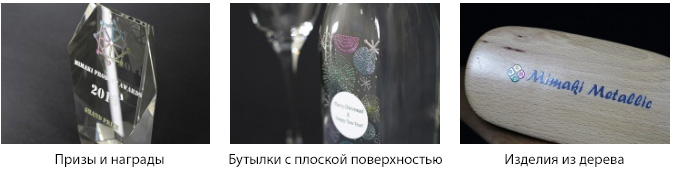

Примеры использования металлизированных чернил





Опция Mimaki KEBAB для печати на цилиндрических объектах
Для прямой печати на предметах цилиндрической формы в УФ-принтер Mimaki UJF-7151 PlusII может устанавливаться специальная опция KEBAB. Она позволяет осуществлять печать по всей окружности (360°) предмета или выборочно благодаря системе равномерно вращающихся роликов. Конструкция Mimaki KEBAB продумана таким образом, чтобы обеспечить его максимальную универсальность и дать возможность использовать для печати объекты самых разных размеров. KEBAB легко встраивается в печатающие устройства серии UJF и также легко демонтируется. Приспособление Mimaki KEBAB поставляется опционально.

Функция e-mail-оповещения
Посредством интернет-подключения через специальный интерфейс информация о статусе плоттера Mimaki UJF-7151 PlusII посылается на установленный адрес электронной почты. Пользователь получает уведомление о начале и завершении печати задания, неожиданной остановке печати вследствие понижения уровня чернил до критического и о других ошибках. Оператор, независимо от удаленности, все время находится в курсе состояния принтера, даже если печатный процесс остался без его контроля.

Поддержка команд MDL (Mimaki Device Language)
Компания Mimaki включила УФ-принтер UJF-7151 PlusII в свою IoT-программу под названием «Digital printing connection», которая позволяет подсоединить принтер к производственным линиям для автоматизации работы и использования связи с роботами, ленточными конвейерами, контрольно-измерительными устройствами, различными датчиками и другими периферийными устройствами, такими, например, как оборудование для загрузки и выгрузки материалов. Принтер UJF-7151 PlusII поддерживает уникальные программные средства «MDL commands» и «Mimaki Job Controller» для связи с технологической периферией, ориентированной на снижение трудозатрат и повышение эффективности работы.

Язык разработки приложений MDL используется для управления принтером из клиентских производственных систем с вспомогательным оборудованием. Команды MDL позволяют управлять положением и высотой рабочего стола, а также функциями принтера, например стартом печати. В интерфейсной библиотеке «MDL commands» содержится также информация о количестве оставшихся чернил и об ошибках принтера. Для клиентов, использующих язык MDL, с помощью информационных данных Mimaki SDK (Software development information kit) можно построить оптимальную систему в соответствии с уровнем их программного обеспечения и производственными требованиями.



Растровый процессор Mimaki RasterLink7
Новый растровый процессор RasterLink7 создан на основе движка Harlequin^®, разработанного на платформе ведущего разработчика профессионального ПО для цифровой печати — компании Global Graphics Software Ltd. Этот РИП позволяет улучшить качество воспроизведения эффекта прозрачности PDF-файлов и увеличить на 25% скорость обработки изображения. Помимо этого, РИП RasterLink7 поддерживает печать переменных данных/нумерацию и обеспечивает удобство пользовательского интерфейса с интеграцией избранных настроек и индикацией всплывающих окон.

Растровый процессор RasterLink7 поддерживает также функцию дизеринга MFD2 и позволяет посредством гибридной обработки исходного макета повысить качество печатного изображения за счет эффективного подавления шумов и устранения ошибок диффузионного сглаживания.

К новым возможностям интерфейса RasterLink7 относится то, что режим печати можно добавить в окно «Избранное» и то, что окно журнала перемещено на панель задач, что повышает эффективность и удобство использования экрана.

От РИПов Mimaki предыдущих версий РИП RasterLink7 отличается расширенными функциональными возможностями, повышенной производительностью, более быстрым рипованием и упрощенным управлением.
