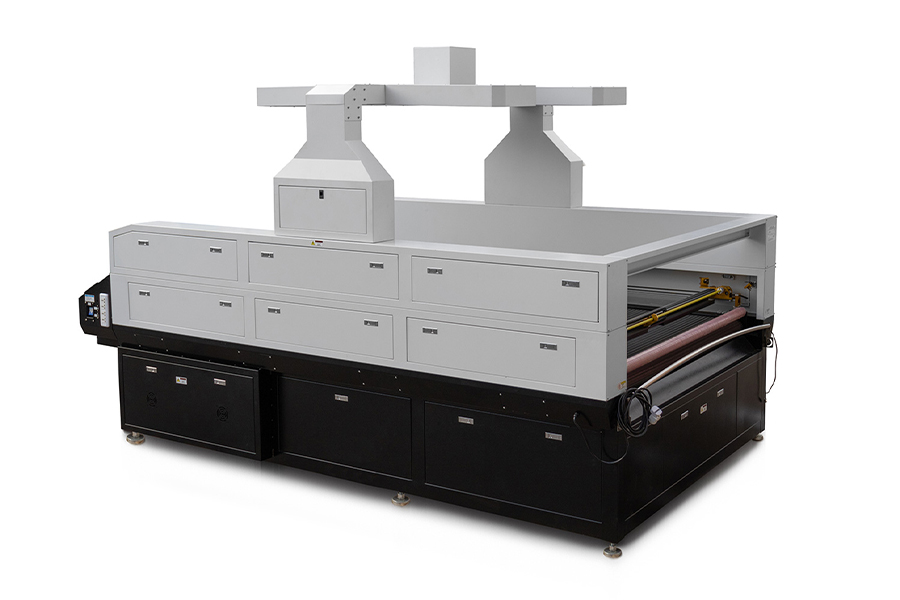

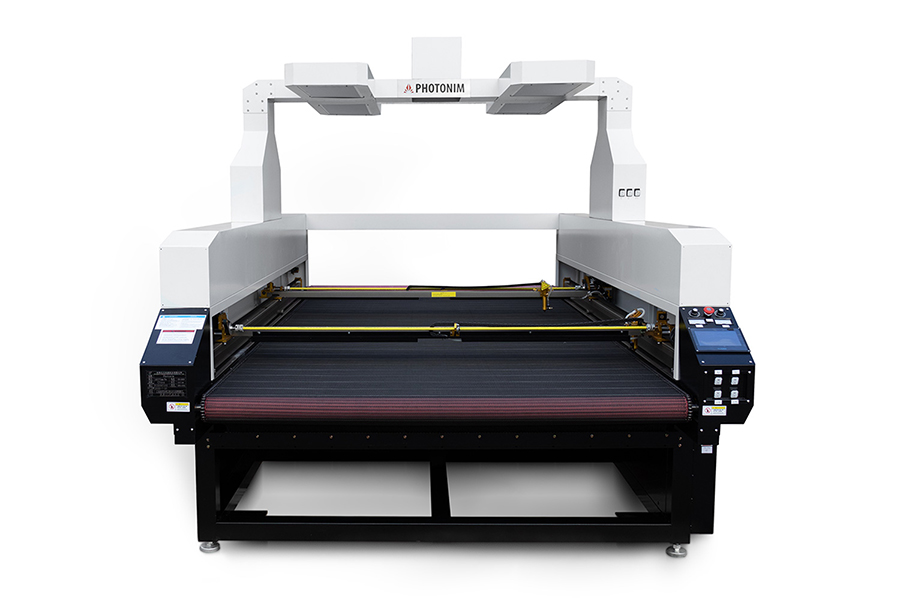

Лазерный гравировальный станок Photonim 1822 Scan Pro

Особенности лазерного раскройщика Photonim P1822 Scan Pro:

• Высокая скорость резки и гравировки.
• Прочный корпус из качественного металла и высококачественные комплектующие от известных производителей для работы в режиме 24/7.
• Конвейерный рабочий стол.
• Система автоматической размотки рулонных материалов.
• Высокоточные микрошаговые двигатели.
• Два независимых рабочих портала.
• Лазерный указатель начала работы и зоны обработки.
• Промышленные лазерные излучатели с катализатором длительного срока службы.
• Промышленная система охлаждения с фреоновым чиллером JL-5200 в комплекте.
• CCD-камера высокого разрешения для распознавания контуров резки.
• Профессиональная система управления Trocen TL5269 с мощным DSP-процессором, цветным TFT-дисплеем с диагональю 7’’ и русифицированным интерфейсом.
• Профессиональное программное обеспечение Vision в комплекте.
• Внутренняя память для хранения файлов.
• Работа с USB-накопителями.
• Высокоскоростные интерфейсы подключения и передачи данных USB и LAN.
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций.
• Удобство обслуживания.
• Высочайшая надежность.
• Уникальный комплект поставки.

Области применения Photonim P1822 Scan Pro:

• Раскрой и декорирование (перфорация) одежды
• Домашний текстиль
• Кожевенное и обувное производство
• Галантерейная продукция (в том числе сумки и чемоданы)
• Игрушки и сувениры
• Туристический инвентарь (рюкзаки, палатки)
• Чехлы автокресел, подушки безопасности
• Наружная/интерьерная реклама
• Призы и памятные награды

Конструкция

Лазерный станок Photonim P1822 Scan Pro создавался для промышленного применения в условиях высоких производственных нагрузок. Качественные комплектующие от известных производителей и прочный корпус позволяют использовать это оборудование в режиме 24/7. Станок оборудован сетчатым конвейерным столом для автоматического перемещения материалов большой длины и системой автоматической подачи рулонных материалов. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале.

Эффективная и скоростная резка обеспечивается двумя независимыми порталами, работающими асинхронно. За точность перемещения порталов и кареток отвечают комбинированные двойные направляющие, а также микрошаговые двигатели и драйверы от компаний Just Motion Control Electromechanics (JMC). Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станков. Кнопка экстренной остановки на корпусе предназначена для предотвращения чрезвычайных ситуаций. Станки оснащены системой автоматической контурной резки на основе CCD-камеры, что позволяет производить раскрой материала с нанесенным на него изображением, резку шевронов, логотипов и т. п. Оптические элементы лазерного тракта обеспечивают высокую стабильность выходного излучения лазерного луча и превосходную точность его фокусировки.

Система управления и программное обеспечение

Модель Photonim P1822 Scan Pro оснащена системой управления TL5269 от компании Trocen.

Благодаря яркому жидкокристаллическому дисплею диагональю 7 дюймов с сенсорным управлением загрузка файла и установка рабочих настроек производятся исключительно быстро. При этом оператор может осуществлять предварительный просмотр и отслеживать все важные параметры, такие как рабочая скорость и мощность, размер загруженного файла, время выполнения задания и т. п. Настройки можно менять непосредственно в процессе выполнения операций. Система Trocen TL5269 поддерживает работу с несколькими лазерными головками и излучателями, возможна синхронная и асинхронная обработка материала.

Особенности системы управления Trocen TL5269:

• Очень простой и интуитивно понятный русифицированный интерфейс управления, сенсорный жидкокристаллический TFT-экран.
• Легкая настройка параметров обработки.
• Поддержка асинхронной работы с двумя независимыми порталами.
• Поддержка до 3 головок для синхронной работы.
• Работа с камерами для резки по существующему контуру.
• Возможность резки незамкнутых контуров.
• Для обеспечения высокой скорости и стабильности обработки используется новейший высокоскоростной 32-битный DSP-контроллер.
• Возможность предварительного просмотра файлов, в том числе в автономном режиме на U-диске.
• Отображение в реальном времени траектории движения лазерной головки, основных параметров файла и времени исполнения задания.
• Сохранение рабочих параметров и настроек, их загрузка в станок, в том числе и в дистанционном режиме.
• Развязка входных и выходных сигналов при помощи оптопар для стабильности работы и защиты от помех.
• Поддержка работы с USB флеш-накопителями для чтения и записи файлов.
• Поддержка высокоскоростных интерфейсов передачи данных USB и LAN, что позволяет выбрать оптимальный и более удобный вариант.
• Возможность задания параметров режима позиционирования и режима возврата в начальную точку.
• Переключение из автоматического в ручной режим управления и обратно с помощью одной кнопки.
• После непредвиденной остановки рабочего процесса резка может быть продолжена путем нажатия одной клавиши.
• Поддержка функции автоматической конвейерной подачи материала.
• Поддержка функции резки на большой площади.
• Наличие интеллектуальной системы самодиагностики.
• Совместимость с различными форматами файлов: G-code, AI, SVG, PDF, DXF, PLT, DST, DSB, UD5, BMP, JIF, JPG, PNG и т. п.
• Совместимость с популярными программными пакетами, такими как LaserCAD и Lightburn. Плагины для работы с CorelDRAW, AutoCAD, Adobe Illustrator.

В комплекте с лазерным раскройщиком Photonim P1822 Scan Pro поставляется промышленное программное обеспечение Vision, которое обеспечивает высококачественную обработку файлов, а также удобное и интуитивно понятное управление. Это ПО состоит из четырех основных модулей: модуль распознавания изображений, САПР, модуль управления лазерным станком и модуль обработки файлов.

Система автоматической контурной резки отпечатанных на материале изображений

Лазерный раскройщик оснащен CCD-камерой высокого разрешения японского производства с матрицей в 24 млн пикселей. Это позволяет в автоматическом режиме с высочайшей точностью осуществлять резку изображений по предварительно нанесенному на материал контуру.

Лазерные излучатели и система их охлаждения

Лазерные раскройщики Photonim P1822 Scan Pro в стандартной комплектации оснащены двумя лазерными CO2-трубками мощностью 150 Вт. Излучатели изготавливаются с использованием самых передовых технологических процессов и высококачественных комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы — до 10 000 часов.

Охлаждение излучателей осуществляется промышленным фреоновым чиллером JL-5200, который включен в стандартный комплект станков. Данный чиллер способен работать с лазерными трубками большой мощности. Интеллектуальная система управления и контроля позволяет с высокой точностью в автоматическом режиме отслеживать температуру охлаждающей жидкости. Чиллер JL-5200 оборудован различными датчиками для предотвращения повреждения лазерных трубок.

Комплект поставки станка Photonim P1822 Scan Pro:

• Лазерный станок c системой управления Trocen TL5269
• Конвейерный рабочий стол
• Система автоматической подачи рулонных материалов
• Система сканирования изображений и контурной резки с CCD-камерой
• Два независимых портала
• Лазерные указатели
• Два высококачественных лазерных излучателя 150 Вт
• Мощный воздушный компрессор системы пламегашения и очистки фокусирующей линзы
• Промышленный фреоновый чиллер JL-5200 системы охлаждения лазерных трубок
• Мощная вытяжка для удаления продуктов горения из рабочей зоны
• USB флеш-накопитель с промышленным программным обеспечением Vision
• Кабели подключения
• Инструмент для сборки
• Инструкция

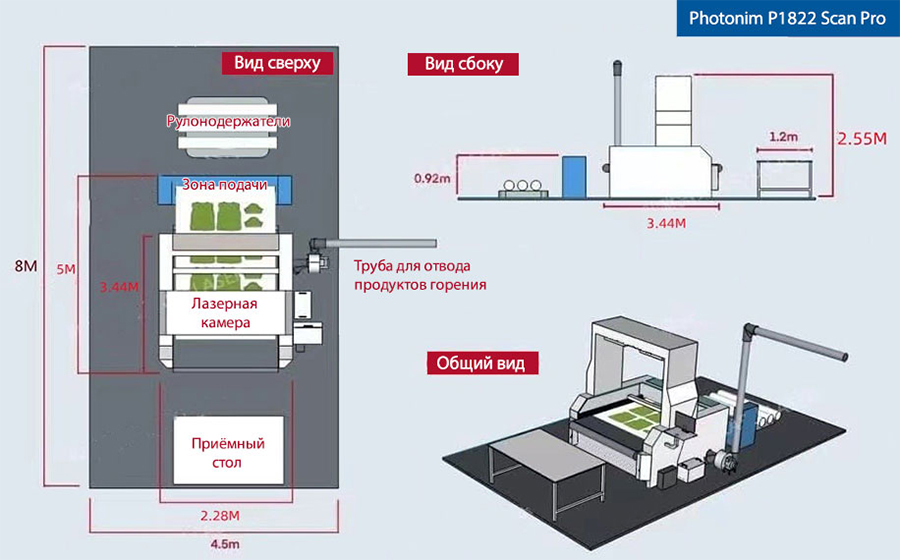

Габаритные размеры и установка лазерного гравировального станка Photonim P1822 Scan Pro
