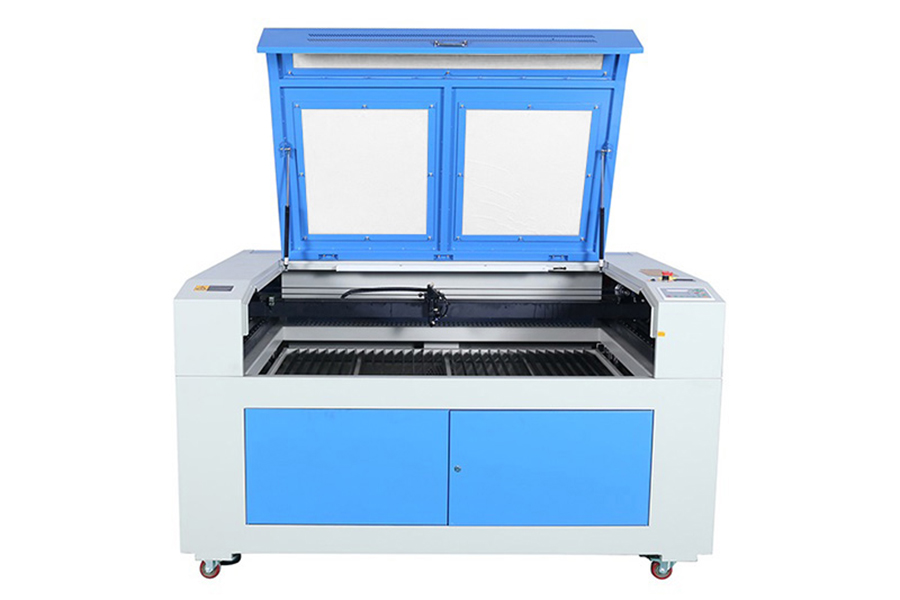

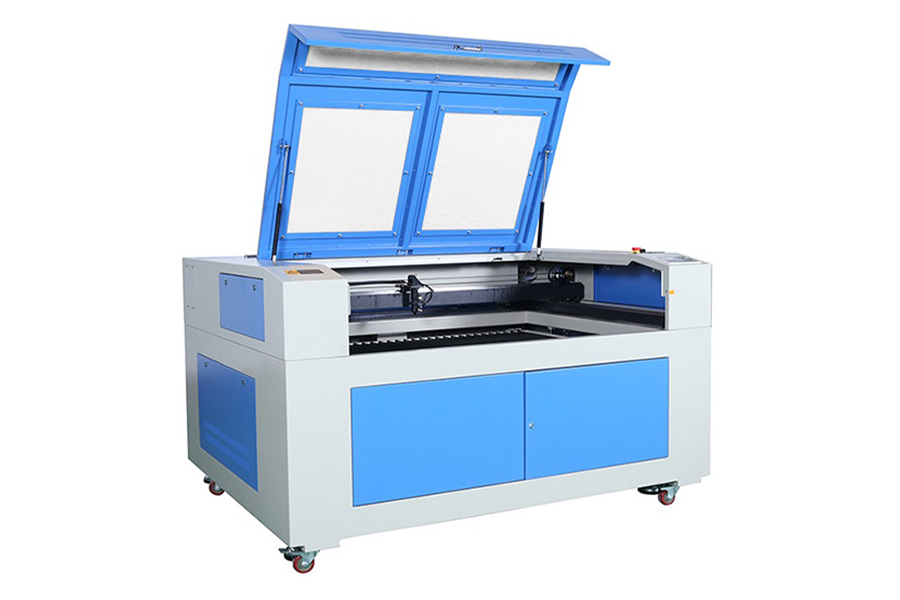

Лазерный гравировальный станок Photonim GS1390 CCD

Особенности лазерного режущего станка Photonim GS1390

• Прочный корпус и высококачественные комплектующие для работы 24/7
• Высочайшая надежность
• Мощный промышленный лазерный излучатель Puri с долгим сроком службы
• Высокая скорость резки и гравировки
• Промышленная система охлаждения с фреоновым чиллером CW5200
• Электронная регулировка высоты подъёма стола
• Система управления RuiDa RDC6445 с мощным DSP процессором, цветным TFT дисплеем и интерфейсом на русском языке
• Мощное программное обеспечение в комплекте
• Встроенная Flash-память для хранения файлов в лазерном станке и работы без компьютера
• Высокоточные микрошаговые двигатели
• Возможность записи на станок файлов с USB-накопителя без подключения компьютера, возможность запускать файлы с USB-флеш-накопителя
• Сотовый и реечный стол в комплекте для качественной резки как крупных, так и мелких деталей
• Возможна работа с длинными листами благодаря специальной дверки на корпусе
• Высокоскоростные интерфейсы подключения и передача данных — USB и LAN
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций
• Лазерный указатель начала работы и зоны обработки
• Система автофокуса — для автоматической настройки фокусного расстояния
• Возможно установить устройство для гравировки по цилиндрическим поверхностям
• Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта
• Уникальный комплект поставки

Обрабатываемые материалы:
Photonim GS1390 — превосходный вариант раскроя резины, меха, подкладочных и нетканых материалов, кожи, кожзама, синтетических и натуральных тканей, шпона, бумаги, картона, бересты, тонкого дерева, фанеры, МДФ, ДВП, ДСП, OSB, оргстекла, акрила, различных пластиков.

Помимо резки станок отлично подойдет для гравировки таких материалов, как дерево, фанера, бумага, картон, береста, шпон, бамбук, ткань, кожа, двухслойный пластик, резина, стекло, оргстекло, искусственный и натуральный камень, мрамор, нефрит, хрусталь, керамика, анодированный металл для лазерной гравировки, металлы с различными покрытиями и пастами.

Конструкция

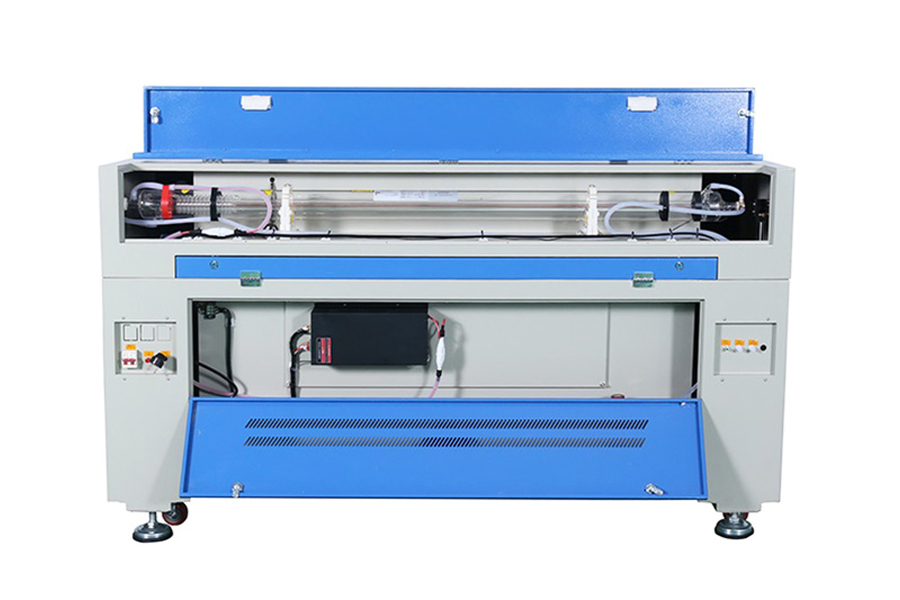

В основе лазерного режущего станка Photonim GS1390 лежит тяжелый и прочный металлический корпус для предотвращения паразитных вибраций при перемещении каретки на высокой скорости. Он снабжен электрическим подъёмным механизмом стола для возможности нанесения гравировки на толстые материалы. В комплекте поставляется реечный и сотовый стол, что позволяет подбирать рабочую поверхность под конкретную задачу и резать изделия различной величины. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале. Система автофокуса позволяет оперативно настроить фокусное расстояние для материалов различной толщины. Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станка. Для безопасности работы в станке установлена защитная крышка рабочей зоны с прозрачными смотровыми окошками. Есть и кнопка экстренной остановки для предотвращения чрезвычайных ситуаций в случае необходимости. За высокую точность перемещения по осям отвечают надежные и проверенные временем микрошаговые драйверы и двигатели от компаний Just Motion Control Electromechanics (JMC), а также Leadshine Technology. Опционально станок может быть оснащен поворотным устройством для гравировки по цилиндрическим поверхностям, таким как термосы, кружки, бокалы, чашки, вазы, банки, фужеры, элементы декора, подсвечники и пр. При этом длина закрепленной между фиксаторами заготовки может достигать 40 см, а максимальный диаметр доходить до 10 см. Также может быть установлена система автоматической контурной резки на основе CCD камеры — это позволит производить раскрой материала с нанесенным на него изображением, резку шевронов, логотипов и т.п. Станки могут комплектоваться одной или двумя лазерными головками для синхронной обработки изделий. Благодаря наличию дверки с обратной стороны лазерного станка, возможно загружать длинные листы материала на рабочий стол. В комплект поставки входит компрессор, подающий воздух под давлением в зону резки/гравировки, что позволяет эффективно отводить продукты горения от фокусирующей линзы, оставляя ее чистой и сбивать пламя, предотвращая возгорание материала. Для удаления продуктов горения из рабочей зоны со станком поставляется мощная вытяжка с соединительными патрубками. Отсутствие быстроизнашивающихся деталей и высокое качество комплектующих определяют долгий срок службы и отличную надежность оборудования.

Система управления

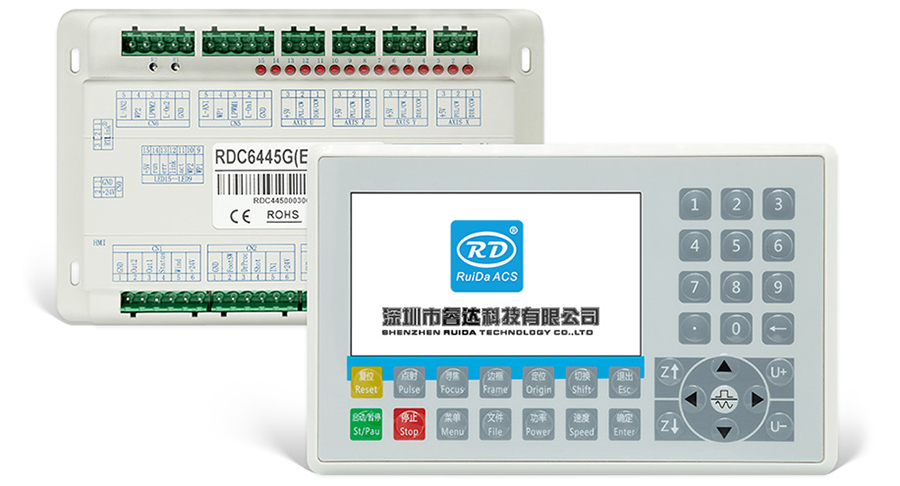

Система управления лазерным станком Photonim GS1390 построена на базе новейшего промышленного контроллера RuiDa RDC6445 с интерфейсом на русском языке, цветным TFT дисплеем с разрешением 854×480 и диагональю 5 дюймов. Данный контроллер управления обладает отличной функциональностью и очень удобен в работе. На ярком цветном дисплее отражаются все важные данные, например, скорость обработки и мощность излучения, превью и размер загруженного файла, а также время выполнения задания. Присутствует возможность изменять параметры обработки во время работы. При выборе лазерного станка обращайте внимание на эту деталь, ведь от системы управления будет зависеть его функциональные возможности, производительность, простота настройки и эксплуатации.

Особенности системы управления RuiDa RDC6445:

• Цветной TFT дисплей с разрешением 854×480 и диагональю 5 дюймов
• Высокоскоростные интерфейсы подключение к компьютеру через USB 2.0, LAN, WIFI (опция)
• При включении и инициализации станка происходит автоматическое определение концевых датчиков и возврат в последнюю точку работы
• Поддержка мульти-позиционирования (вы можете установить несколько начальных точек для начала работы)
• Загрузка/Выгрузка файлов в память/ из памяти USB-флеш-накопителяv
• Внутренняя энергонезависимая память 128 Мб — непосредственное сохранение файла в память лазерного станка, не требующее предварительного сохранения файла на ПК.
• Точный просчет времени исполнения файла с панели управления.
• Интуитивно понятные органы управления, основные функции вынесены на приборную панель. Гибкая система настройки каждого параметра. Звуковой сигнал по окончании работы;
• Профессиональное программное обеспечение RDWorksV8 в комплекте с интуитивно понятным интерфейсом, не требует USB ключа-защиты. Частое обновление и улучшение ПО. Плагины для работы с редакторами CorelDraw, AdobeIllustrator, AutoCad, EngraveLab. Совместимость программного обеспечения с разными операционными системами Windows 7/8/10 (32/64), драйвер подключения имеет цифровую подпись безопасности от компании Microsoft.
• Высокая отказоустойчивость и защита от статического электричества. Наличие системы самодиагностики. Резервное копирование и восстановление параметров контроллера.
• Возможность работы с поворотным устройством и CCD камерой. Возможность управления 2 лазерными головками.

Лазерный излучатель и его система охлаждения

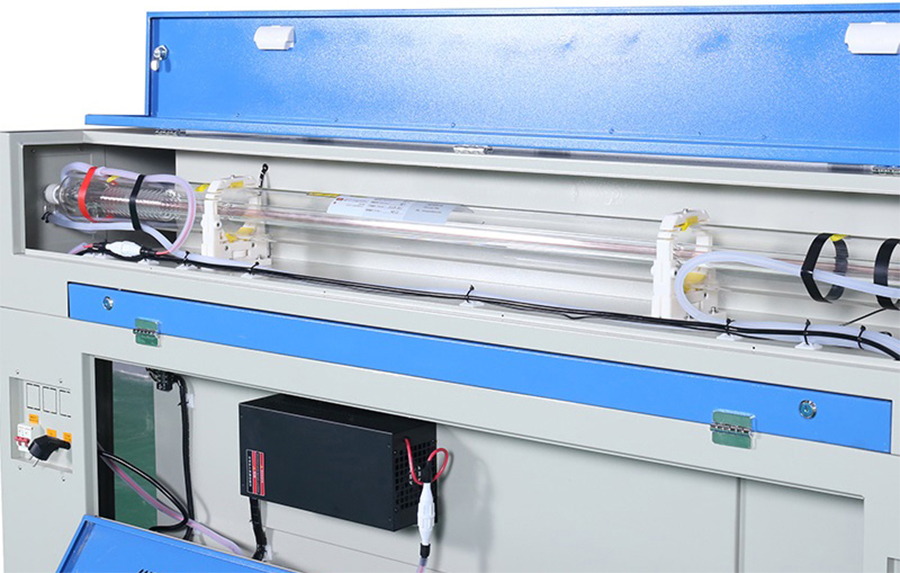

Станок Photonim GS1390 в стандартной комплектации оснащен лазерной трубкой CO2 премиального качества мощностью 80/100/130/150 Ватт от компании Puri Laser Technology, которая специализируется на разработке и производстве лазерных трубок CO2 и сопутствующих товаров с 2004 года. Излучатели данного производителя изготавливаются с использованием самых передовых технологических процессов и комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы до 10000 часов.



Еще одним не менее важным составляющим профессионального лазерного станка, на котором не стоит экономить, является качественная система охлаждения излучателя. Хорошая система охлаждения увеличивает ресурс лазерной трубки и сокращает производственные затраты. Поэтому в комплекте с Photonim GS1390 уже идет мощный промышленный фреоновый чиллер CW 5200, который способен работать с лазерными трубками до 180 Ватт. CW 5200 позволяет с высокой точностью отслеживать температуру охлаждающей жидкости в автоматическом режиме благодаря интеллектуальному контроллеру. Для предотвращения повреждения излучателя из-за нарушения циркуляции охлаждающей жидкости в системе, чиллер CW-5200 оснащен специальным датчиком низкого тока хладоносителя.

Многие продавцы лазерного оборудования в угоду снижения себестоимости, комплектуют свои лазерные станки маломощными и низкосортными излучателями, а также дешевыми непроизводительными системами их охлаждения. Либо вовсе предлагают систему охлаждения, как опцию. Поэтому при выборе лазерного станка стоит обращать особое внимание на данные факты, так как после покупки эксплуатация оборудования с такими недостатками будет однозначно сопровождаться различными проблемами в работе, простоем самого станка, а также непредвиденными тратами на замену компонентов и его ремонт.
