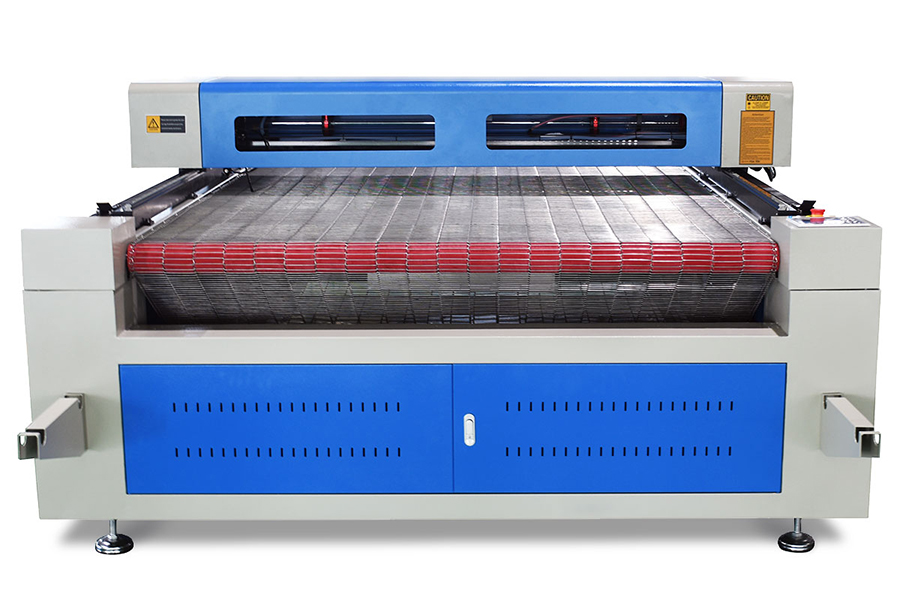

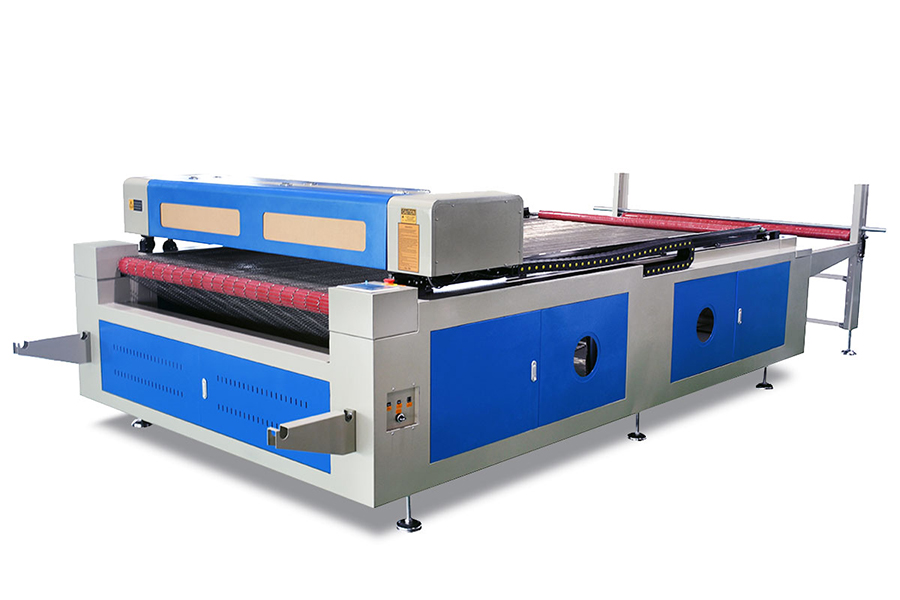

Лазерный гравировальный станок Photonim GS1625

К преимуществам лазерного раскроя и гравировки относительно механических способов обработки относятся:

• значительно более высокая скорость резки и гравировки;
• очень высокая точность;
• можно выполнять резку самой сложной формы;
• возможность выполнения нескольких видов работ в рамках одного задания (резка, линейная гравировка, 2D-гравировка, перфорация);
• более ровные и гладкие края обрабатываемого материала, финишная обработка не требуется;
• бесконтактный способ резки без необходимости жесткой фиксации материала;
• нет быстроизнашивающихся инструментов (фрез, резцов, сверл, ножей), не требуется их обслуживание и заточка.

Особенности лазерных режущих станков Photonim GS1625 с конвейером

• Высокая скорость резки и гравировки.
• Прочный корпус и высококачественные комплектующие для работы в режиме 24/7.
• Конвейерный рабочий стол для автоподачи материала в зону резки.
• Система автоматической размотки рулонных материалов.
• Высокоточные микрошаговые двигатели.
• Мощный промышленный лазерный излучатель Puri длительного срока службы.
• Промышленная система охлаждения с фреоновым чиллером CW-5200.
• Лазерный указатель начала работы и зоны обработки.
• Возможность оснащения системой автоматической контурной резки на основе CCD-камеры.
• Система управления RuiDa RDC6445 с мощным DSP-процессором, цветным TFT-дисплеем и русифицированным интерфейсом.
• Встроенная Flash-память для хранения файлов в лазерном станке и работы без компьютера.
• Возможность записи на станок файлов с USB-накопителя без подключения компьютера, возможность запускать файлы с USB флеш-накопителя.
• Высокоскоростные интерфейсы подключения и передачи данных USB и LAN.
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций.
• Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта.
• Мощное программное обеспечение в комплекте.
• Высочайшая надежность.
• Расширенный комплект поставки.

Конструкция
Основой лазерных режущих станков Photonim GS1625 является тяжелый и прочный металлический корпус для предотвращения паразитных вибраций при перемещении каретки на высокой скорости. Эти модели с конвейером собраны из качественных комплектующих от всемирно известных производителей, благодаря чему обеспечивается высокая надежность оборудования. Особенностью данных лазерных станков является наличие большого сетчатого конвейера и системы размотки и подачи рулонных материалов, благодаря чему их раскрой производится в автоматическом режиме с высокой точностью. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале. Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станков. Для повышения безопасности оператора на корпусе установлена кнопка экстренной остановки оборудования. За высокую точность перемещения по осям отвечают надежные и проверенные временем микрошаговые драйверы и двигатели от компаний Just Motion Control Electromechanics (JMC) и Leadshine Technology. Опционально станок может быть оснащен системой автоматической контурной резки на основе CCD-камеры, что позволит производить раскрой материала с нанесенным на него изображением.



В комплект поставки входит компрессор, подающий воздух под давлением в зону резки/гравировки, который позволяет эффективно отводить продукты горения от фокусирующей линзы, оставляя ее чистой, и сбивать пламя, предотвращая возгорание материала. Для удаления продуктов горения из рабочей зоны со станками поставляются две мощные воздуходувки. Отсутствие быстроизнашивающихся деталей и высокое качество комплектующих определяют долгий срок службы и эксплуатационную надежность оборудования.

Система управления



Система управления лазерным станком Photonim GS1625/GS1630 построена на базе новейшего промышленного контроллера RuiDa RDC6445 с русифицированным интерфейсом, цветным TFT-дисплеем с разрешением 854×480 и диагональю 5’’. Данный контроллер управления обладает отличной функциональностью и очень удобен в работе. На ярком цветном дисплее отражаются все важные данные, например, скорость обработки и мощность излучения, превью и размер загруженного файла, а также время выполнения задания. Предусмотрена возможность изменять параметры обработки непосредственно во время работы. От системы управления будут зависеть функциональные возможности станка, его производительность, простота настройки и эксплуатации.

Особенности системы управления RuiDa RDC6445:

• Цветной TFT-дисплей с разрешением 854×480 и диагональю 5 дюймов.
• Высокоскоростные интерфейсы; подключение к компьютеру через USB 2.0, LAN, Wi-Fi (опция).
• Автоматическая инициализация и проверка всех систем.
• Сохранение нескольких точек начала рабочего процесса.
• Загрузка/выгрузка файлов в память/из памяти с USB флеш-накопителя.
• Внутренняя энергонезависимая память 128 Мб — сохранение файла непосредственно в память лазерного станка, не требующее предварительного сохранения файла на ПК.
• Точный расчет времени исполнения задания с панели управления.
• Интуитивно понятные органы управления, основные функции вынесены на приборную панель. Гибкая система настройки каждого параметра. Звуковой сигнал по окончании работы.
• Профессиональное программное обеспечение RDWorksV8 с интуитивно понятным интерфейсом, не требующее ключа-защиты USB, в комплекте. Частое обновление и улучшение ПО. Плагины для работы с графическими редакторами CorelDRAW, Adobe Illustrator, AutoCad, EngraveLab. Совместимость программного обеспечения с разными операционными системами Windows 7/8/10 (32/64); драйвер подключения имеет цифровую подпись безопасности от компании Microsoft.
• Высокая отказоустойчивость и защита от статического электричества. Наличие системы самодиагностики.
• Резервное копирование и восстановление параметров контроллера.
• Возможность работы с CCD-камерой.

Лазерный излучатель и система его охлаждения
Станки Photonim GS1625/1630 с конвейером в стандартной комплектации оснащены лазерной CO2-трубкой премиального качества мощностью 150 Вт от компании Puri Laser Technology, которая специализируется на разработке и производстве лазерных CO2-трубок и сопутствующих товаров с 2004 года. Излучатели данного производителя изготавливаются с использованием самых передовых технологических процессов и комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы — до 10 000 часов. Также под заказ лазерные станки Photonim GS1625/1630 с конвейером могут комплектоваться лазерными излучателями мощностью 100, 130 или 180 Вт.

Еще одним, не менее важным элементом профессионального лазерного станка является качественная система охлаждения излучателя. Эффективная система охлаждения увеличивает ресурс лазерной трубки и сокращает производственные затраты. В комплект Photonim GS1625/1630 уже входит мощный промышленный фреоновый чиллер CW-5200, который способен работать с лазерными трубками мощностью до 180 Вт. Модель CW-5200 благодаря интеллектуальному контроллеру позволяет в автоматическом режиме с высокой точностью отслеживать температуру охлаждающей жидкости. Для предотвращения повреждения излучателя из-за нарушения циркуляции охлаждающей жидкости в системе чиллер CW-5200 оснащен специальным датчиком низкого тока хладоносителя.



Многие продавцы лазерного оборудования в целях снижения себестоимости комплектуют свои лазерные станки маломощными и низкосортными излучателями, а также дешевыми непроизводительными системами их охлаждения (либо вовсе предлагают систему охлаждения в качестве опции). Поэтому при выборе лазерного станка стоит обращать особое внимание на данные факты, так как после покупки эксплуатация оборудования с такими недостатками будет, безусловно, сопровождаться проблемами в работе, простоем самого станка, а также непредвиденными тратами на замену компонентов и его ремонт.
