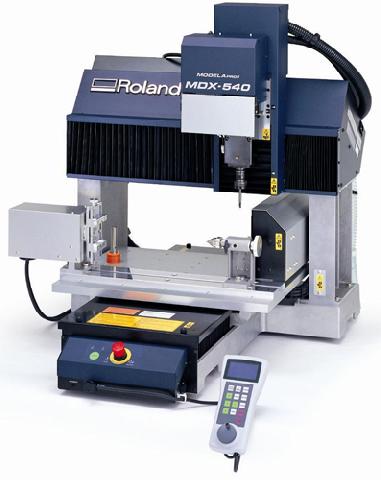

Гравировально-фрезерная машина Roland Modela Pro2 MDX-540

Созданная для 3D и 4D фрезерования и гравировки, MDX-540 мощная CNC фрезерная машина для высокоточной обработки. MDX-540 поддерживает работу как с поворотной ось, так и автоматическую смену инструмента.

MDX-540 может поставляться в различных комплектациях, так например на станок может быть установлена автоматическая смена инструмента и поворотная ось, что позволяет выполнять в автоматическом режиме даже четырехосевую обработку.

• Большая рабочая область 500(X) x 400(Y) x 155(Z) мм
• Высокая точность и качество поверхности
• Выбор высокоскоростного или высокомоментного режима работы шпинделя с частотой вращения от 400 до 12.000 об/мин
• Дополнительная установка автоматической смены инструмента на четыре инструмента
• Дополнительная установка поворотной оси
• Простое в использовании программное обеспечение Roland SRP Player в комплекте
• Возможность обрабатывать широкий спектр материалов от дерева и пластика, до таких цветных металлов, как алюминий, медь, латунь и т.д.
• Доступная цена
• Два варианта комплектации:
• MDX-540 – стандартная модель с прецизионным шпинделем ZS-540TY
• MDX-540А – модель с установленной автоматической сменой инструмента ZAT-540

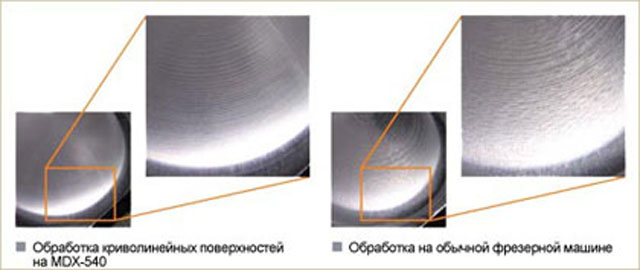

MDX-540 разработан с учетом высоких требований к надежности, точности и скоростной обработке кривых. Все узлы станка были модернизированы и улучшены по сравнению с предыдущими моделями. Чтобы поддерживать высокую скорость перемещения, сохраняя при этом высокую точность, в MDX-540 применяется технология FFP (Feed Forward Processing), предсказывающая дальнейшее перемещение инструмента. Цифровые бесщеточные серводвигатели переменного тока по X, Y и Z - осям, обеспечивающие высокую скорость и высокий крутящий момент, необходимые для гладкого и устойчивого фрезерования. Срок службы таких двигателей 20.000 часов без какого-либо технического обслуживания.

Поворотная ось Roland Modela Pro2 MDX-540

Опционально на MDX-540 может быть установлена поворотная ось, что значительно расширяет возможности станка, позволяя использовать поворотную ось как индексную головку, так и выполнять непосредственно полноценную четырех осевую обработку. Поворотная ось идеально подходит для изготовления мастер моделей, прототипов и конечных изделий из пластиков, воска, дерева, модельных и других нетяжелых материалов. В механизме поворотной оси предусмотрена стабилизация углового положения, что дает повышенную точность и меньшие допуски.

Автоматическая смена инструмента

Опционально на MDX-540 может быть установлена автоматическая смена инструмента, благодаря ей станок может менять до четырех инструментов и полностью выполнять в автоматическом режиме обработку от черновых до чистовых операций. Система автоматической смены инструмента поставляется вместе с прецизионным шпинделем. Также на MDX-540 допускается совместное использование поворотной оси и автоматической смены инструмента.

Удобство использования

Удобный выносной пульт управления и экранная компьютерная панель позволят вам легко установить начальные точки обработки, а также менять подачу и частоту вращения шпинделя в процессе обработки. Для удобства пользования MDX-540 оснащен датчиком нуля по оси Z, что значительно упрощает смену инструмента. Помимо станочного пульта управления, те же настройки могут задаваться с экранной панели управления вынесенной на компьютер.

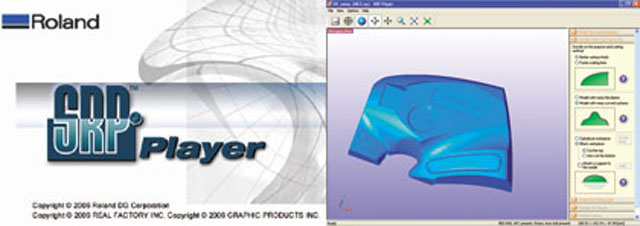

Программное обеспечение Roland Modela Pro2 MDX-540

MDX-540 поставляется в комплекте с мощным программным обеспечением Roland SRP Player. SRP Player позволяет импортировать DXF, STL, IGES, форматы, выполнять масштабирование, задавать инструмент, выбирать стратегии и области обработки, а также автоматически рассчитывать траектории движения инструмента. Для начинающих пользователей предусмотрен вариант, где все настройки и режимы обработки задаются автоматически, пользователю необходимо лишь открыть 3D модель, выбрать материал заготовки и требуемое качество обработки. Благодаря открытой архитектуре, и совместимости с промышленным стандартом NC-кодов, MDX-540 может работать не только с поставляемым программным обеспечением, но и с любыми профессиональными CAM-программами.

Высокая детализация

Особенностью MDX-540 является большая рабочая зона размером 500х400 мм. Диапазон изменения скорости вращения шпинделя от 400 до 12000 об/мин, большая величина хода по оси Z равная 155 мм и высокое механическое и программное разрешение 0,001 мм/шаг - все это позволяет быстро изготавливать на MDX-540 прототипы, детали, матрицы с поразительной точностью.

Широкие возможности

MDX-540 дает возможность инженерам и разработчикам быстро и без особых затрат превратить замыслы в трехмерные прототипы, избавившись при этом от размещения дорогостоящих заказов на стороне. Модели, на изготовление которых у стороннего подрядчика может уйти несколько дней, теперь можно изготовить самостоятельно в течение нескольких часов. При доведении идей до совершенства, можно раз за разом изготавливать из разных материалов образцы, что представляется очень удобным при разработке изделий. И самое главное - теперь все идеи не выносятся за пределы фирмы разработчика и остаются конфиденциальными.
С MDX-540 вы сможете получать не только готовые изделия и мастер модели, но и штампы, клише, литьевые и прессформы.

Высокий уровень безопасности

Безопасность - это важная отличительная черта MDX-540, для которого стандартными являются:

• Большой и удобно расположенный выключатель экстренной остановки для мгновенного отключения машины.
• Блокировка шпинделя, которая не позволяет работать при открытой защитной дверце шпинделя.
• Поставляемый дополнительно защитный кожух, перекрывает доступ к рабочей области во время фрезерования, а также уменьшает шум и не дает разлетаться стружке и пыли.

Высокая производительность Roland Modela Pro2 MDX-540

Для экономии времени и удобства MDX-540 обладает такими особенностями, как:

• Регулятор частоты вращения шпинделя и подачи, который позволяет изменять частоту вращения и подачу в процессе фрезерования, без остановки обработки. Что упрощает процесс подбора режимов обработки.
• Индикатор нагрузки шпинделя – позволяет отслеживать текущую нагрузку на шпиндель и не допускать его перегрузки.
• Индикатор времени наработки шпинделя, с помощью которого можно судить о его износе. Пользователь может легко понять насколько изношен шпиндель и заблаговременно его заменить, чтобы всегда получать соответствующие стандарту высококачественные готовые изделия.

Аксессуары (комплектация):

• пульт управления;
• сетевой шнур;
• сенсор инструмента;
• шнур сенсора;
• гайка для цанги;
• ключ для цанги;
• ключ гаечный;
• шестигранники;
• Roland Software Package CD-ROM;
• SRP Player CD-ROM;
• руководства пользователя.
