Режущий плоттер List Mini A3

Режущий плоттер List Mini формата А3 — это миниатюрный каттер с функцией резки и рисования, с лазерным контролем опорных точек (меток) для удобства резки по напечатанному изображению. List Mini A3 несмотря на свои миниатюрные размеры, является профессиональным инструментом для производства наружной рекламы объединяющий в себе такие функции как резка, рисование, выборочная резка изображений по контуру.

Благодаря достойным характеристикам List Mini A3 может обрабатывать широкий ассортимент материалов от тонировочной пленки до плотного флока или металлизированной световозвращающей пленки.

Преимущества режущего плоттера List Mini формата А3:

В сравнении с планшетными плоттерами и рулонными плоттерами больших форматов, List Mini A3 компактен — это неоспоримое преимущество в ограниченном пространстве производственных помещений, особенно в оперативной полиграфии. Поэтому протяжная система подачи материала перестаёт выглядеть его слабым местом. Основной формат цифровой печати А3 перекрывается, эффективное поле резки по ширине составляет 290 мм. Так как система подачи материала протяжная, то его длина теоретически не ограничена, но в драйвере задаются два формата: A3 (297×420 мм) и A3Roll (297×2000 мм).

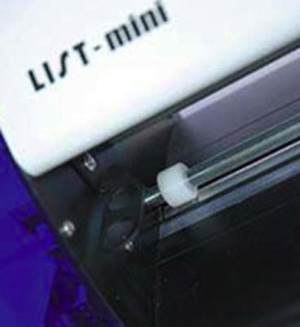

Конструкция плоттера схожа со струйным принтером. Там тоже печатающая головка закреплена на одной оси, а лист двигается перпендикулярно ей. К тому же, List Mini A3 оснащен чертежным пером, роль которого исполняет закрепленный в держателе сменный стержень для шариковой ручки. Если вместо ножа в каретку установить перо, то плоттер вычертит контурные рисунки. Вычерчиватель позволяет делать лекала или портновские выкройки. Производитель плоттера заботливо предусмотрел место для хранения не использующихся инструментов: ножа и вычерчивателя.

В режущем плоттере List Mini A3 реализован принцип простоты и достаточности. Несложная конструкция позволяет избегать технических проблем при эксплуатации. А отсутствие сложной электроники сделало устройство нечувствительным к статическому электричеству, которое неизбежно накапливается из-за перемещения материала в процессе резки. По информации сервисной службы, обращений по поводу этих моделей очень мало. Вопросы в основном возникают по взаимодействию плоттера с ПО и решаются очень быстро.

Программное обеспечение:

При установке на компьютер драйвера плоттера он добавляется к списку принтеров. На устройство можно «печатать» из большинства редакторов векторной графики. Но рекомендуемое и протестированное приложение для List mini — популярный в рекламных агентствах Corel Draw. Только надо учитывать нюансы. При резке букв текст должен быть преобразован в кривые. Толщина всех линий, по которым нужно резать, должна иметь атрибут «Сверхтонкой абрис», в терминологии Corel Draw это 0,076 мм. Если какая-то линия рисунка будет толще, плоттер её просто проигнорирует и не прорежет. Впрочем, при отправке файла на плоттер, в котором есть толстые линии, на экране компьютера всплывает окошко с предупреждением, что минимальная толщина линий для AutoCAD — 0,05 мм, для Illustrator — 0,03 мм, а для Corel Draw — thin (сверхтонкий абрис).

Производитель предупреждает, что Corel Draw и Illustrator не являются специальными программами для резки, поэтому в них нет специальных функций для компенсации острых углов, что может вызвать проблемы при резке определённых сюжетов. На деле, работа из указанных приложений не вызывает никаких проблем, по крайней мере, их не было выявлено за время тестирования.

ПО поставляется вместе с плоттером бесплатно. Программа рекомендуется для вырезания по напечатанному. В ней можно открыть файлы изображений (bmp, jpg, gif, tif), разместить на листе, а затем отправить его на печать, при этом будут автоматически печататься и метки, позволяющие использовать их для позиционирования листа в плоттере.
В ПО встроены инструменты для рисования кривых в векторном формате. Их можно построить вокруг размещённых на листе растровых изображений в отдельном слое. Так станет доступной контурная резка по напечатанному в той же системе отсчета. С этой программой плоттер легко использовать для изготовления сувенирной продукции, изделий из магнитного винила, мелкой «наружки».

Система резки:

Плоттер работает практически с любым полиграфическим материалом за исключением толстого картона. Бумага до 300 г/м2, калька, крафт-бумага, плёнка, самоклейка, виниловая самоклеющаяся плёнка и тонкий магнитный винил для сувенирных магнитиков на холодильник.

Контурная резка вокруг печатного изображения весьма проста в техническом плане, но не очень удобна для оператора. Лист выравнивается вручную по двум сторонам, для этого на нём печатаются метки приводки (в ПО генерируются автоматически). В каретке рядом с ножом установлен красный лазер (производитель называет его «лазерной указкой»), который включается во время позиционирования листа. Каретка челночно перемещается по своей оси, а оператор должен поймать момент, когда луч светодиода будет попадать в центр каждой из двух приводочных меток, и в этом положении закрепить лист. Такая ручная настройка может показаться сложной, но, думается, это лишь вопрос тренировки: со временем оператор приноровится и сразу будет попадать в метки. В любом случае, назвать эту систему недостатком у плоттера такого уровня и такой ценовой категории язык не поворачивается. Сложная оптическая система приводки увеличила бы его стоимость даже не вдвое, а в разы — до 60-70 тыс. руб.

Управление режущим плоттером List Mini A3:

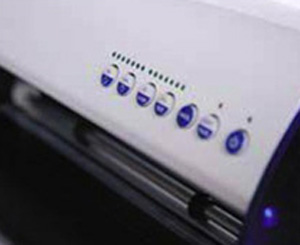

Управление выполняется с небольшого пульта на корпусе плоттера. Кнопки имеют двойное назначение в зависимости от того, в каком режиме находится устройство: рабочем или паузы.

При включении плоттер настраивается автоматически. Резка начинается с места расположения ножа. Параметры по умолчанию: давление на нож с наименьшим значением, скорость 100 мм/с (V3). Во время работы или передачи данных можно изменять их кнопками с панели управления. Скорость резки варьируется от 25 (V1) до 300 (V7) мм/с. С регулятором давления лучше быть поаккуратнее. У него также 7 уровней настройки в диапазоне 60–500 г. Как правило, давление следует увеличивать, когда затупляется нож. При работе с толстыми материалами давление также следует увеличивать, чтобы нож с большей силой врезался в лист.

Применение ножей:

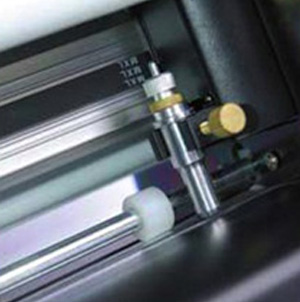

List Mini A3 рассчитан на ножи Roland. Стандартный нож имеет заточку в 45° и предназначен в первую очередь для резки плёнок толщиной примерно 80 мкм — тот самый Oracal, широко используемый в наружной рекламе и оформлении вывесок. Так как сама плёнка тонка, а подложка не должна прорезаться вовсе, угол заточки ножа в 45° оптимален для этого типа задача (крепление ножей очень удобно для быстрой их замены).

Ножи с заточкой 30-35° применяются для тонких и «трудных» плёнок полиэфирных, металлизированных. При 60° нож острее и режет более толстые материалы. Поскольку точка соприкосновения острия ножа с материалом меньше, лучше вырезаются мелкие детали.

Правильная эксплуатация сменных ножей продлит срок службы. Чем больше режущая часть ножа выходит из держателя, тем быстрее он затупится. Поэтому вылет ножа должен определяться толщиной разрезаемого материала и равняться ему. Нож дольше сохранится, если материал не будет прорезаться насквозь, например, при резке самоклеющейся пенки, когда подложка должна оставаться нетронутой. Влияет и величина давления на нож: лучше выбрать минимальное значение, а по мере затупления ножа увеличивать давление.

В зависимости от интенсивности резки, ресурса ножа хватает на Тупой нож нужно сразу менять, ведь качество резки резко ухудшается: могут не полностью прорезаться материал, задираться уголки, рваться тонкая бумага. Точить нож можно только при необходимости, но это требует сложного оборудования и заточка сопоставима со стоимостью нового ножа. 25-50 мкм:2—6 месяцев.

Особенности резки:

Материал с подложкой, вроде самоклеющейся плёнки, прямо заправляется в плоттер. Если резка идет насквозь, нужно использовать основу для закрепления материала. Это лист прозрачного гибкого пластика с нанесенной на поверхность координатной сеткой с шагом в 1 см. Благодаря остаточной липкости несохнущего клея на нем и происходит закрепление разрезаемого материал на поверхности листа. При резке бумаги частицы её пыли постепенно покрывают клеящую поверхность пластика, уменьшая его эффективность. Проблема решается просто: достаточно промыть лист в тёплой воде, и большая часть пыли уйдет вместе с водой. Но и клеевой слой пострадает — несколько таких помывок, и от клея не останется и следа. Тут пригодится клей с похожими свойствами в аэрозольном баллончике (например, производства 3M). От его распыления поверхность пластика на некоторое время станет липкой, а следов клея на разрезаемом материале не останется. Но следует проявить осторожность, так как не всякий клей может оказаться безвредным: пользуясь неправильно подобранным клеем, есть риск повредить и сам пластик, и разрезаемый материал.

В комплект поставки входят два листа пластика-основы. Это не только полезно, учитывая небольшую долговечность клея, но и крайне удобно в работе: пока один лист участвует в резке, на втором можно закрепить следующий лист материала. Производительность плоттера сильно повышается.

Комплектация:

Машины поставляются с драйвером для CorelDRAW 12, Adobe IllustratorCS, совместимы с Windows VISTA, XP, 2003, 2000, адаптером 16В, кэриером для фиксации листовых материалов, запасным ножом, устройством для рисования и кабелем USB. Гарантия 1 год.

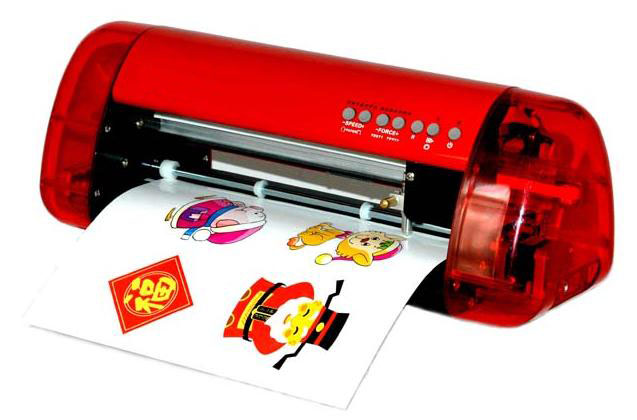

Пример работы плоттера List Mini A3:
